회사에서 업무하다보면은, 지게차나 혹은 작업장 및 출입문을 나올 때
위험한 순간들이 있는데, 이런걸 개선하기 위해서 사용하는
산업용 적외선 인체감지 센서를 설치하려 한다
주말에 우리반으로 지원와주시는 임조장님이 깔끔하게 해주셨다.
위에 제우스 썬더 들어가면 좀 더 자세하게 볼 수 있다.
뭐 ZT-PIR-24-3
규격을 보니 대충 전원은 24V들어가고 감지되면 3초 동안 유지한다는 거아닐까

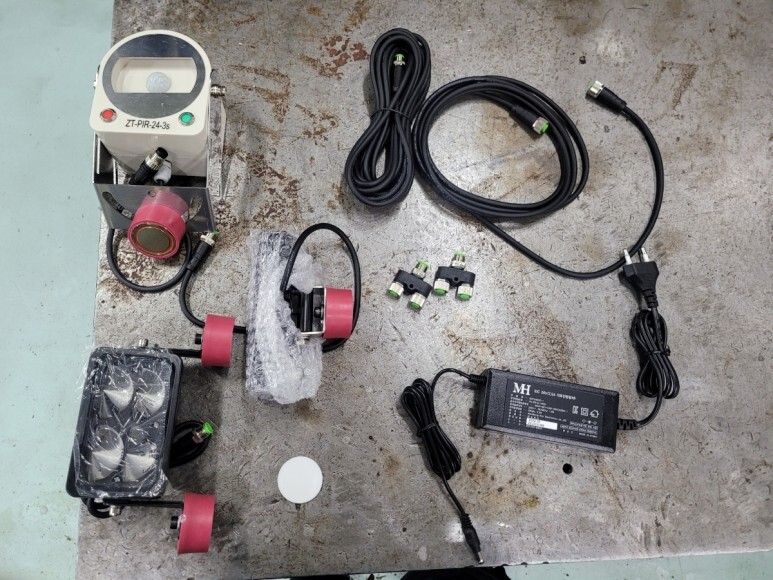

일단은 한세트의 구성은 이렇게 되어있다.
I/O케이블 전원 인가용 1개
1/O 케이블 스트로브 연결용 1개
분배기 2개
아답다 1개
산업용적외선인체감지센서
신호등
얘는 산업용적외선인체감지센서
케이블 세트

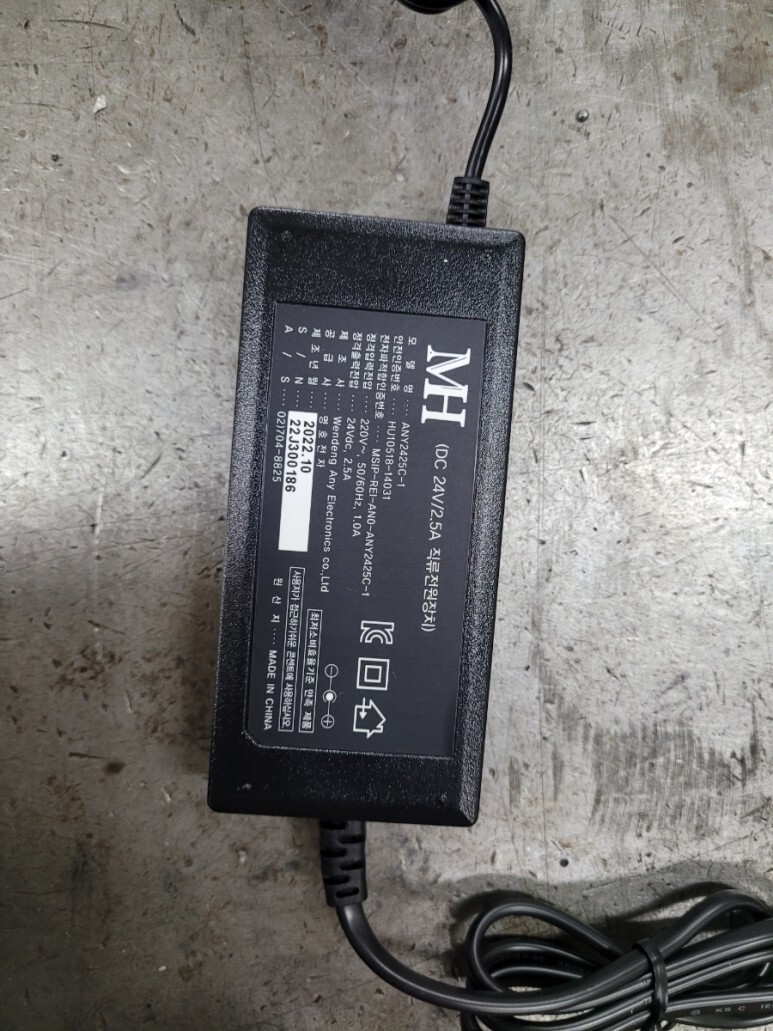

파워서플라이는 220V에서 24V로 간편하게 전환 시켜준다.
센서랑 신호등인데,
마그네틱 발판을 이용해서 따로 고정할 필요없이
철판에 강력하게 부착가능하다.

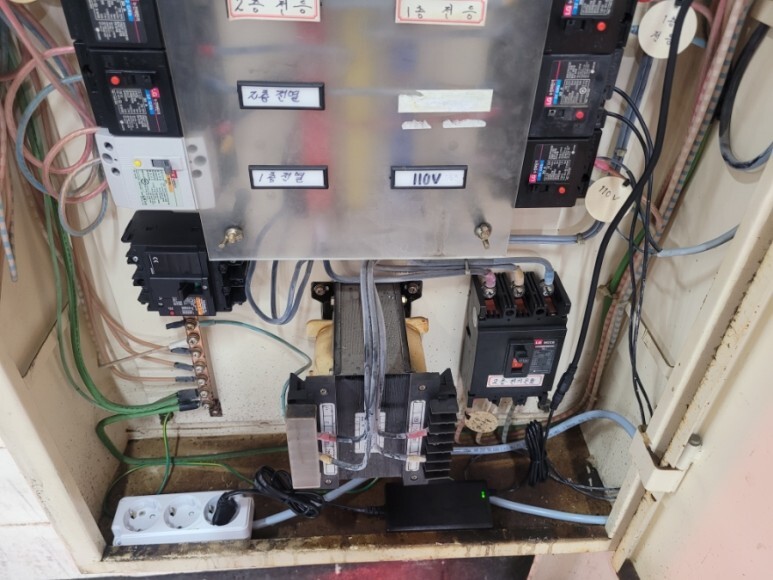

근처에 콘센트가 없어서
제어함에서 연결하기로 했다.
바로 연결하려다보니 0.75로 너무 얇아서

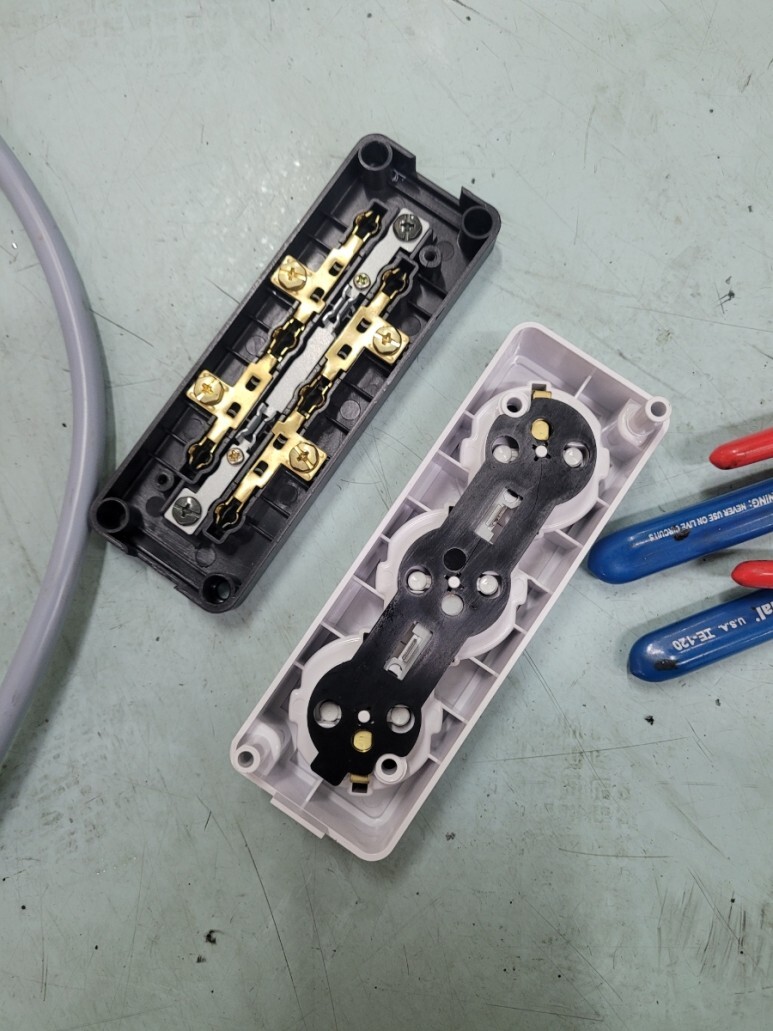

안에 콘센트 만들어서 꼽아주기로 했다.
3G 2.5SQ 전선이 있어서 사용했다
1.5SQ도 괜찮긴하당.

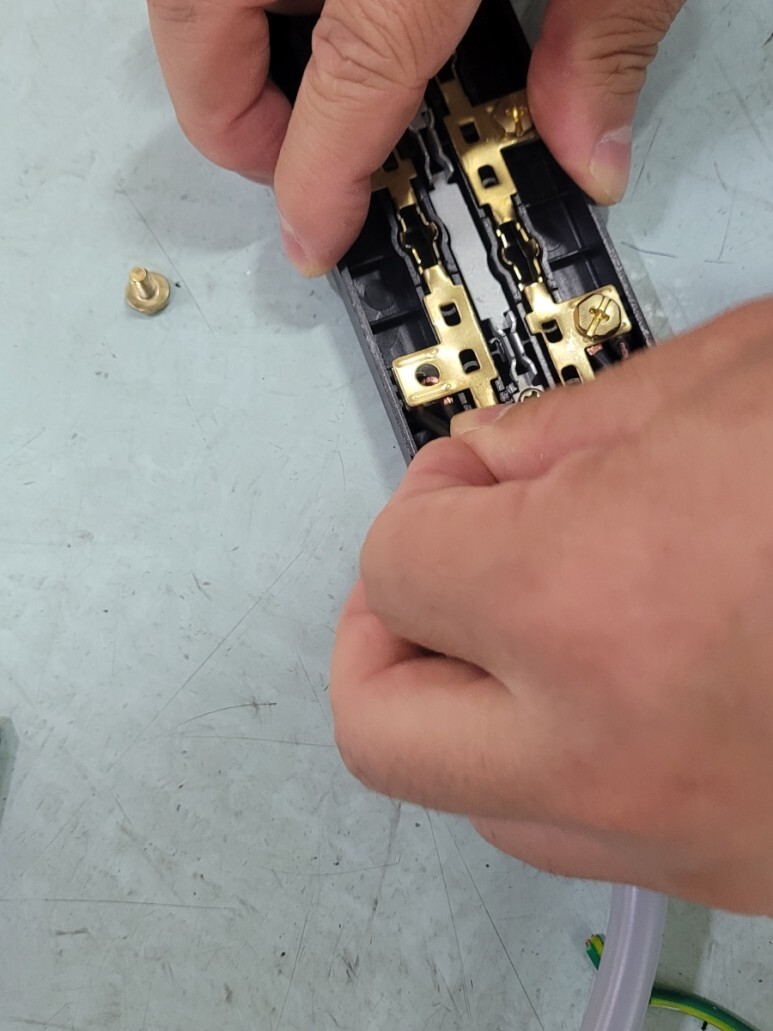

콘센트 선 연결할 때도 안에 선을 잡아 땡겨서 빼주면은
겉 보호재가 안으로 미뤄주기 때문에 좀 더 단단하게 고정도 되고,

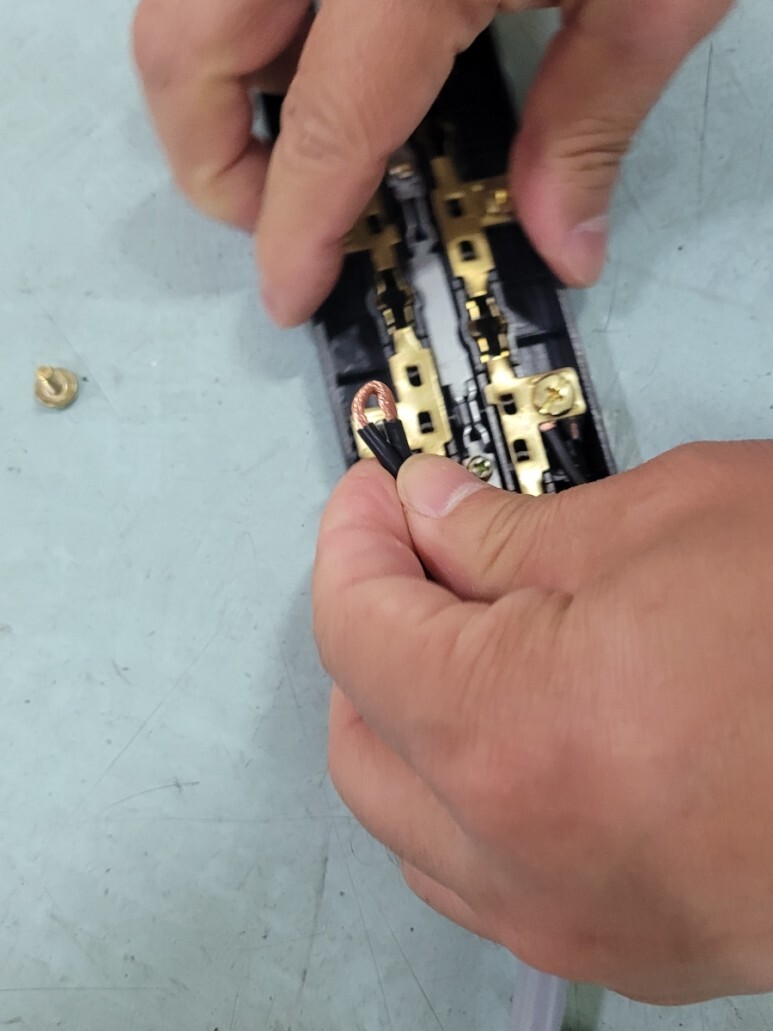

피복 벗길 때 이런식으로 벗겨서, 갈고리형태로 고정해주면
좀 더 단단하고 안전하게 고정 가능하다.

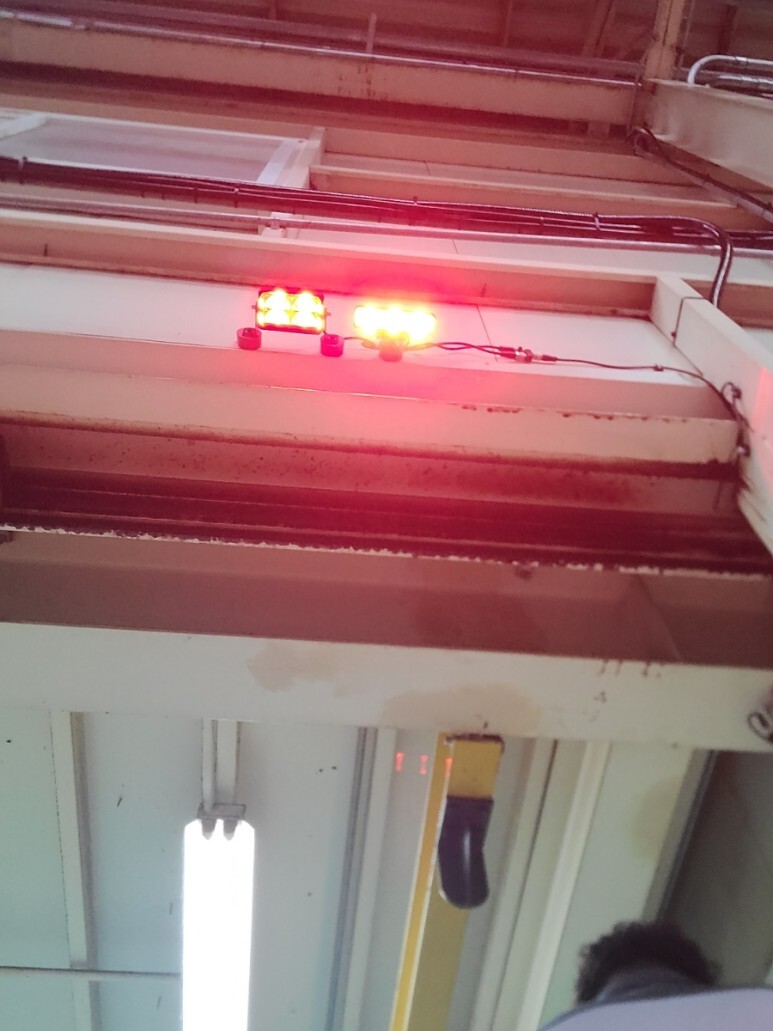

왼쪽에 사람이 감지되면 빨간 불이 신호등으로 신호를 준다.
그리고 오른쪽 초록불은 그냥 전원 인가 상태확인용
기존 철판이나 이런건 감지 안하고, 오직 사람만 감지

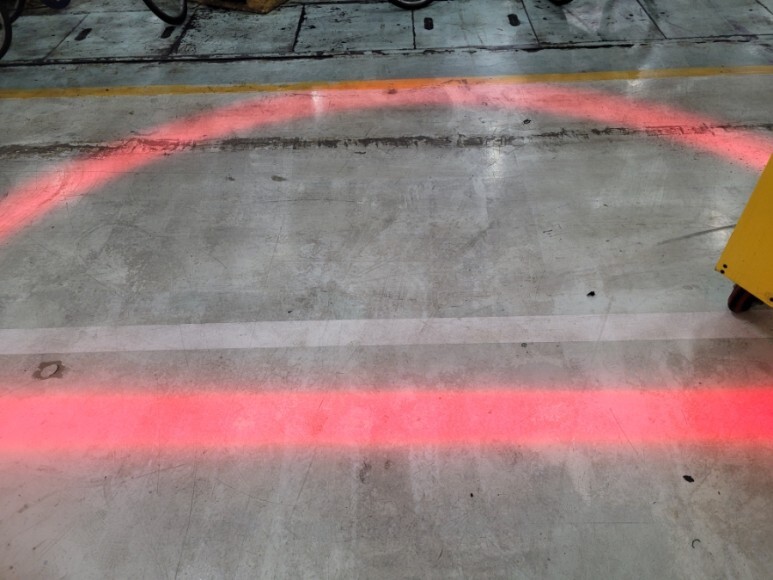

감지되면 신호등 불이 이렇게 바닥에 쏴줌
이런식으로 외부나 내부에서 사람이 감지되면
미리 신호등으로 알려줌. 높이가 높으면 색이 연해진다.
마그네틱이라 짧은 시간에 설치도 가능.
