타이머를 사용하여 안전사고 예방하기

오늘은 선배님과 함께 (?) 환풍기 동작 시 자동으로 꺼질 수 있도록 하기 위해

개선작업을 실시했습니다.

회사 작업장에 있는 환풍기인데, 다른 그냥 환풍기는 전등에 같이 연결되어있어서,

전등을 끄면 같이 꺼지는데,

얘는 3상이라서 그런거 없이 따로 있었어요.

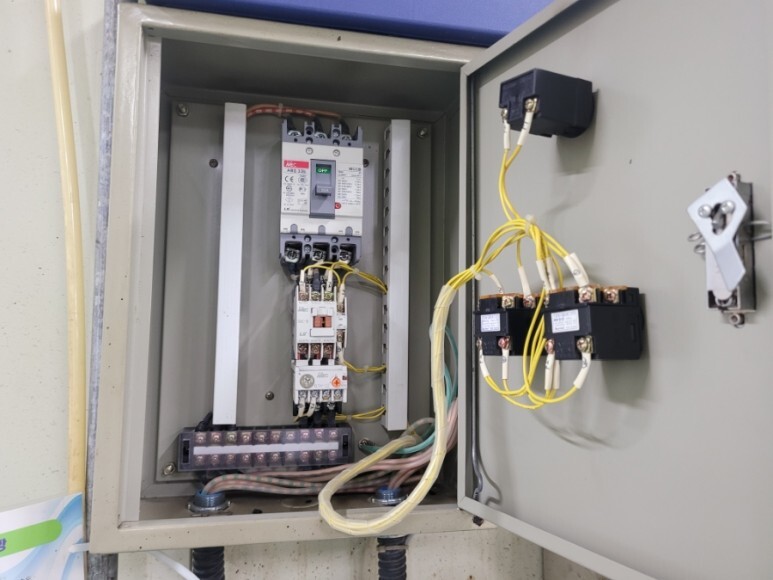

MCCB 1개

MC1개

THR1개

전원 램프

ON/OFF 스위치 겸 램프

이렇게 구성 되어있네요.

이것도, 언제 선배님들이 제작 하셨겠지만,

보통 도면이 없어서

기존 도면을 그리기 위해

선을 따라갔습니다.

사실 혼자서 하다가 안돼서 선배님이 도와주셨어요.....

쉬울거라 생각했는데 생각보다 확신이 안가져지더라구요.

도면 그릴려고 일단 다 뜯었어요.

기존 꺼 도면으로 그리고, 타이머 릴레이 추가할 부분이랑 접점 추가할 부분 수정했어요.

​

M/C가 동작 되고, 타이머 릴레이를 꺼주면 동작이 꺼지겠네요.

배선을 새로하고,

타이머 단자대를 설치했어요.

배선 정리도 같이 하구요.

ON이 되면 20분 후에 자동으로

접점을 끊어서 꺼지게 만들었어요.

https://blog.naver.com/qkeotns95/223088114841



이건 테스트하려고, 5초 설정하고 켜봤어요.

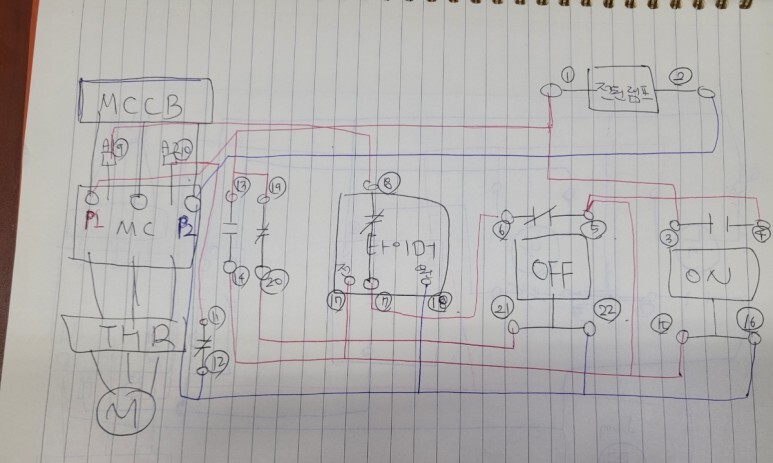

사무실 올라와서 추가된 부분 넣고

도면도 간단한거라 수기로 그렸어요.

도면이랑 다르게 실제로 위와 같이 선 연결하면 저렇게 복잡해지네요.

​

그려진걸 찾아가고 보는 건 어렵지 않은데,

처음부터 저렇게 되버리면 정말 어렵네요.

​
