SIGNAL PHONE 설치하기 (알람 벨 설치 및 프로그램 수정)

오늘은 기존에 설치 되어있는 제어반에 알람 부저가 없어서 새로 달게 되었어요.

​

​

모델명은 SEN25 WM-(LC)

​

이놈은 경고음 보다는 멜로디가 5음 있고 PLC DC전원 쓰는 애로 가져왔습니다.

​

음량이 MAX 115DB나오네요. 엄청 시끄럽긴 하지만

​

또 시끄러운 현장에서는 잘 안들리죠.

​

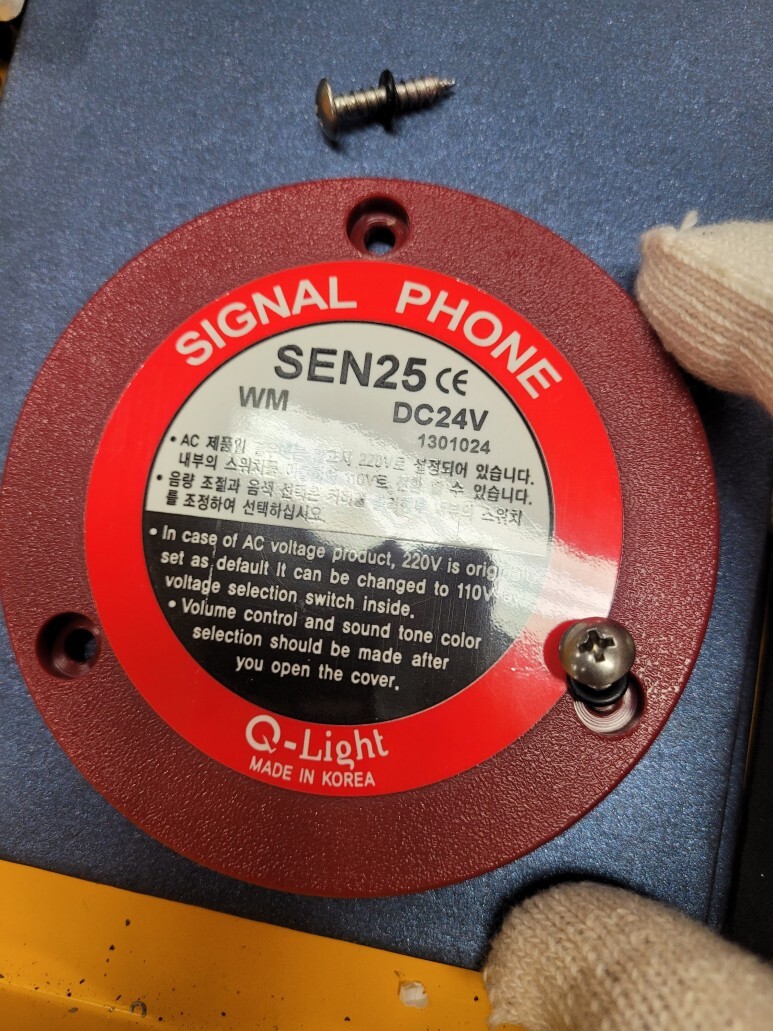

뒤에 커버 빼면 노란색으로 음향 조절하고 채널별로 음색을 조정할 수 있어요.

​

CH1 즐거운 나의집

CH2 엘리제를 위하여

CH3 뻐꾸기 왈츠

CH4 피아노 소나타

CH5 터키행진곡

​

근데 WS 모델이 경고음이네여 WS 모델이 없어서 이걸루함

​

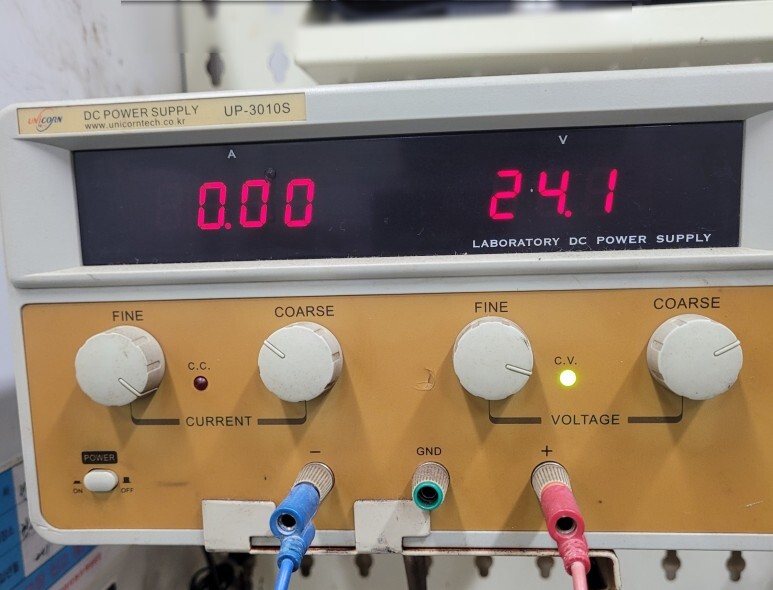

먼저 파워 서플라이로 전원 연결해서 음향이랑 노래 소리 결정했어요.

​

시끄러운 놈으로. AC라면 상관없겠지만

​

DC는 전원에 맞춰서 연결해줘야해여

근데 이 제품은 브릿지 회로 내장 제품이라 극성 없이 결선해도 된다네요.

​

보통 흑색선 OR 청색선이 (-) 에요.

​

​

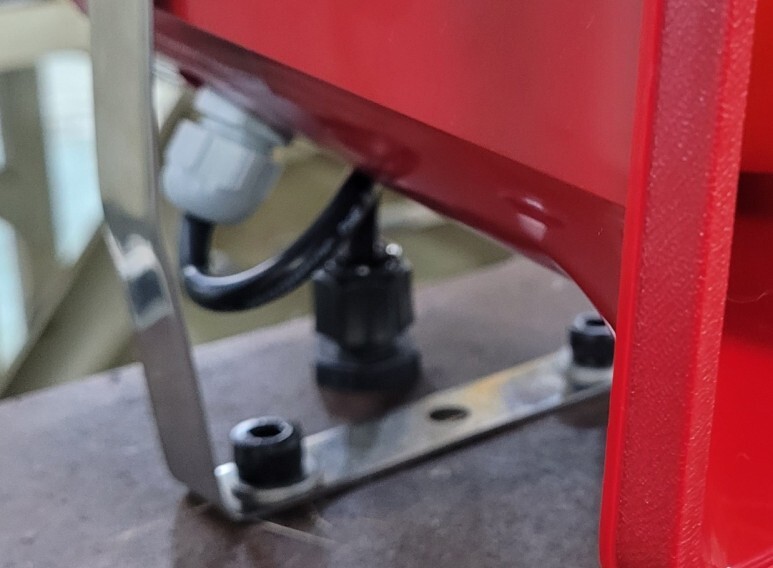

제어반 위에 고정볼트 구멍 내주고, 전선 구멍도 따로 내줘요

​

​

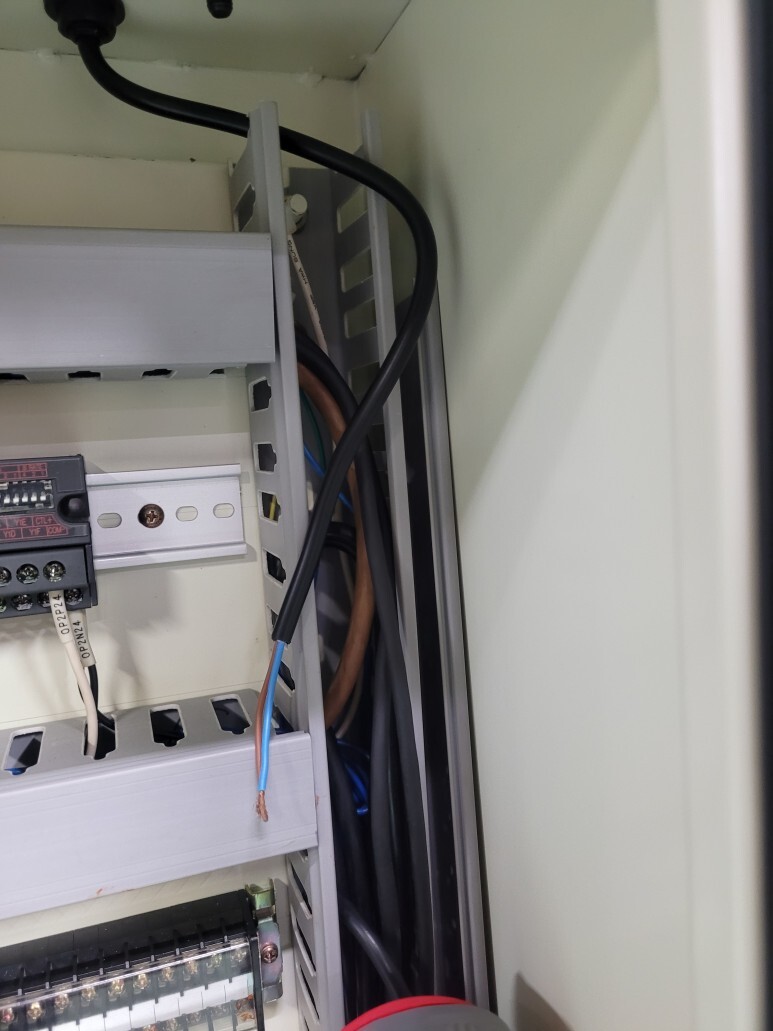

여기 전원 두가닥이 내려왔네요.

​

​

​

+선은 +전원 공급 선에 물려줘요.

​

왜냐면 스피커는 출력이니까 -에 연결해줄거에요.

​

그러고 임의의 빈자리를 찾아서 연결해요. 저는 Y1074 자리를 선택했어요.

​

그러고 이제프로그램을 수정할 거에요.

​

PLC!

​

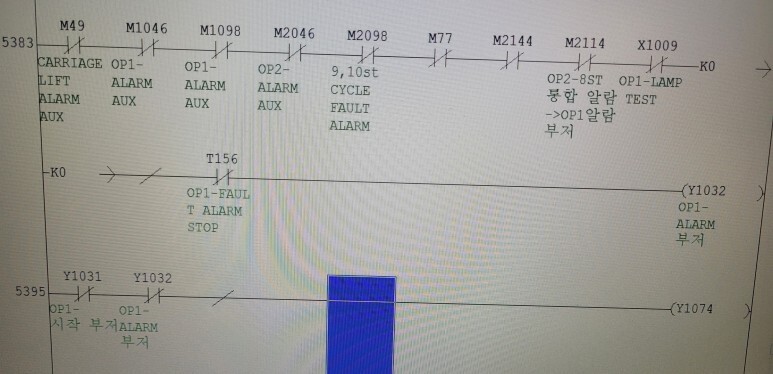

기존에 알람 울리는 곳에다가 Y1074를 연결해주면 되요.

​

사실 PLC 수정없이 한다면, 경광등 빨간 불에 연결해도 되는데,

​

부저가 계속 울릴 수도 있으니, 기존 프로그램에 얹어주는게 제일 좋아여

​

​
