FANUC CNC 보수입문 교육 1일차 교육내용

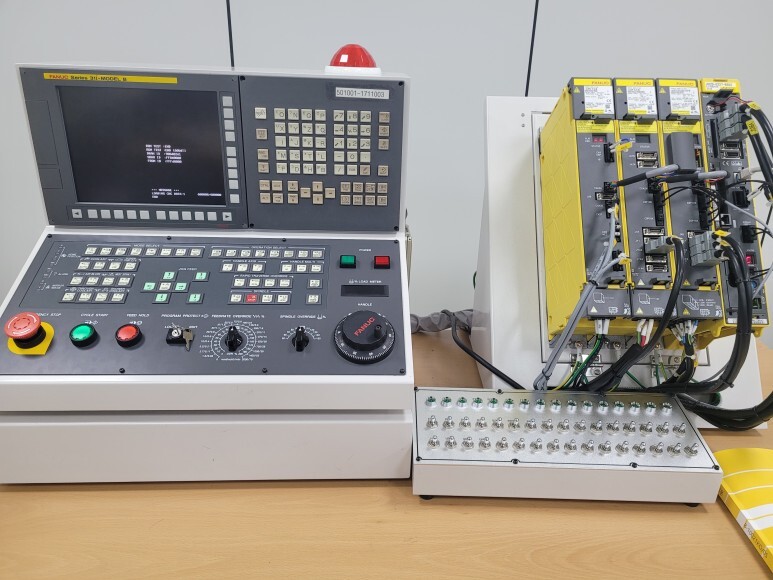

실습장비 FANUC 31i-B

​

1, CNC Block Diagram 및 관련 Alarm

A -> B 케이블 이동됨

​

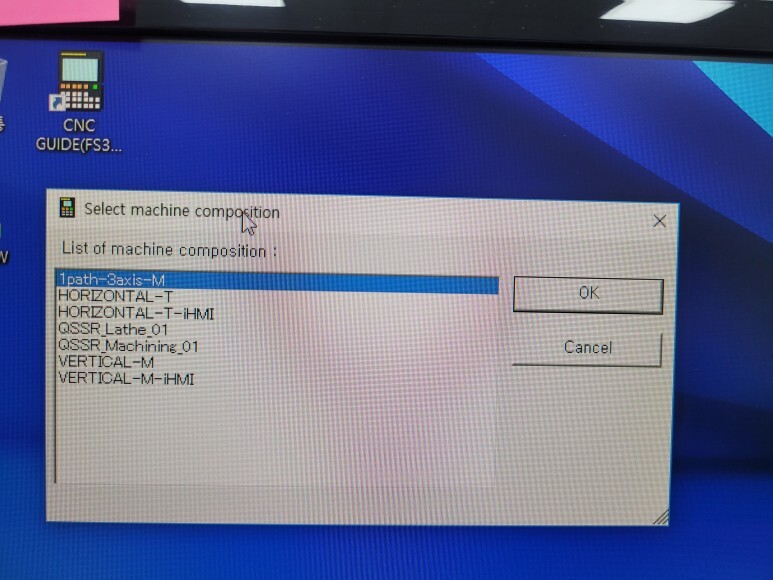

2, CNC GUIDE < 시물레이션 프로그램

1path-3axis-M(3축 머시닝센터)

​

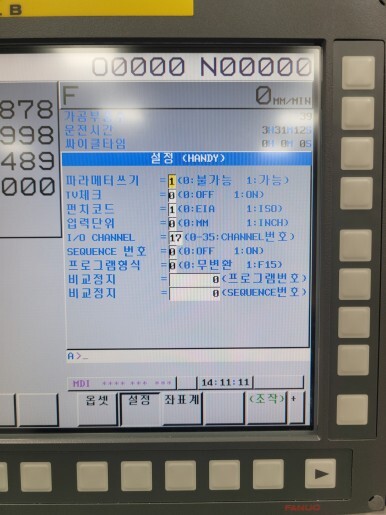

3, 파라메타 쓰기 (변경 가능상태)





시스템 ->설정 > 파라메타 쓰기(1) 활성화

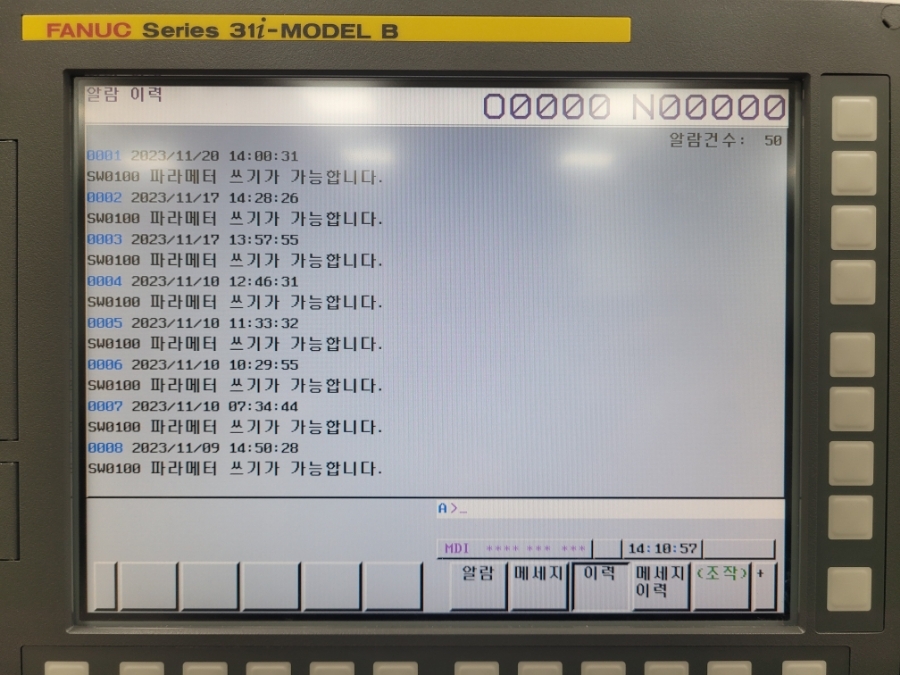

SW100 알람은 CAN + RESET 버튼으로

일시적으로 지울 수 있음

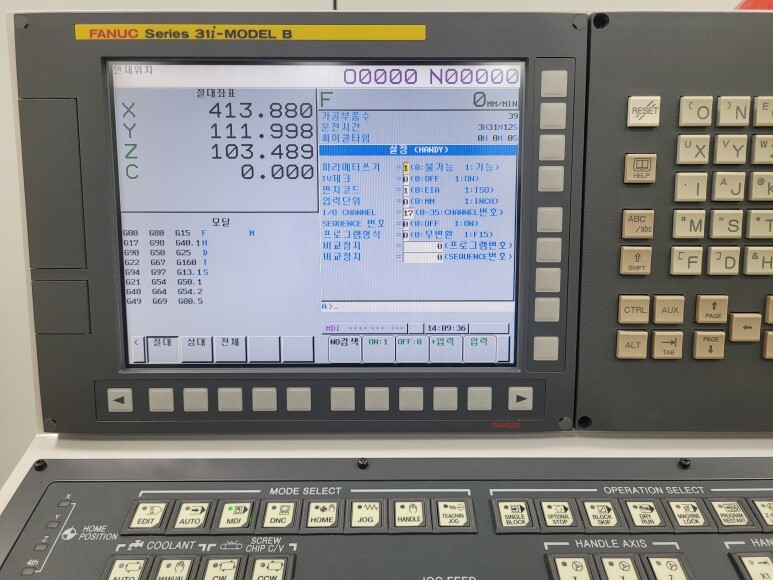

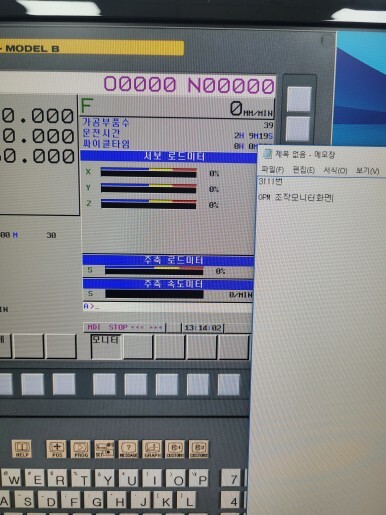

4, PARAMETER 3111 OPM 조작 모니터 화면 활성화





-> POS -> 커서 이동 후 모니터

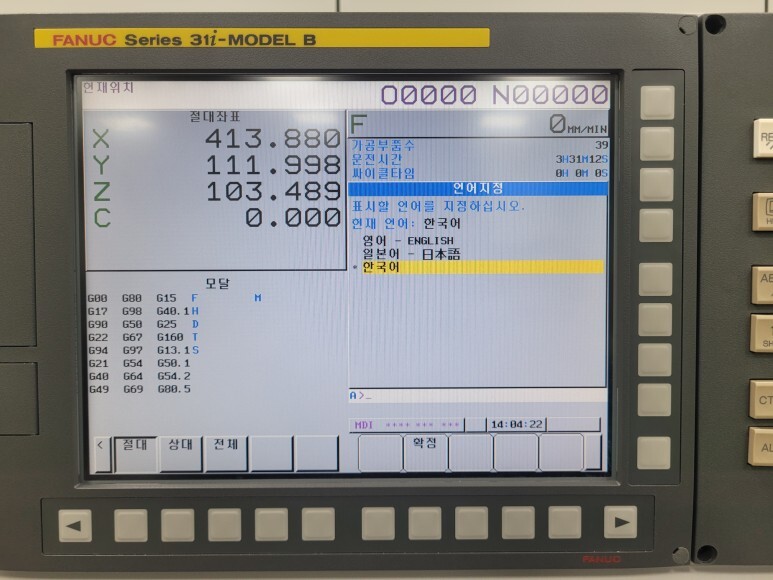

5, 언어설정 (영어/일본어/한국어)

옵셋 > 우측화살표 > 언어 > 조작 > 확정

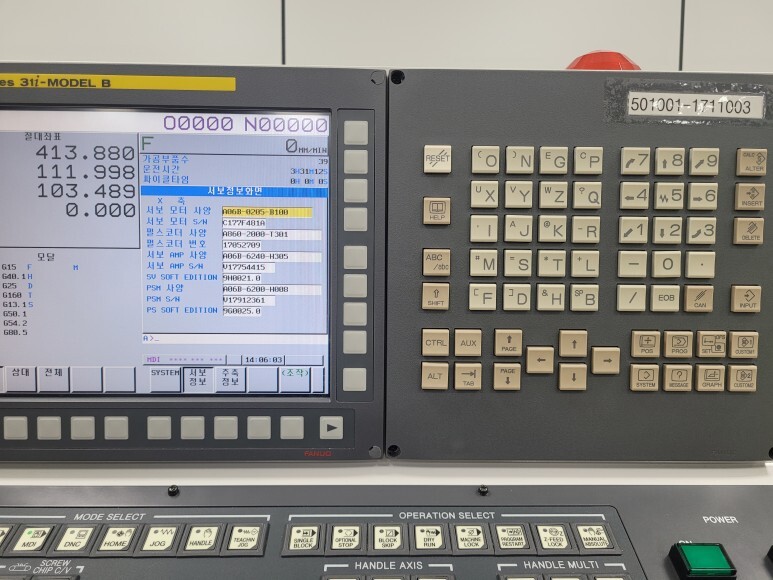

6, 서보 정보 및 주축 정보 확인



시스템 -> 서보정보 / 주축정보

각 축별 서보 모터 및 펄스코더 사양

AMP 및 PSM 사양 확인가능

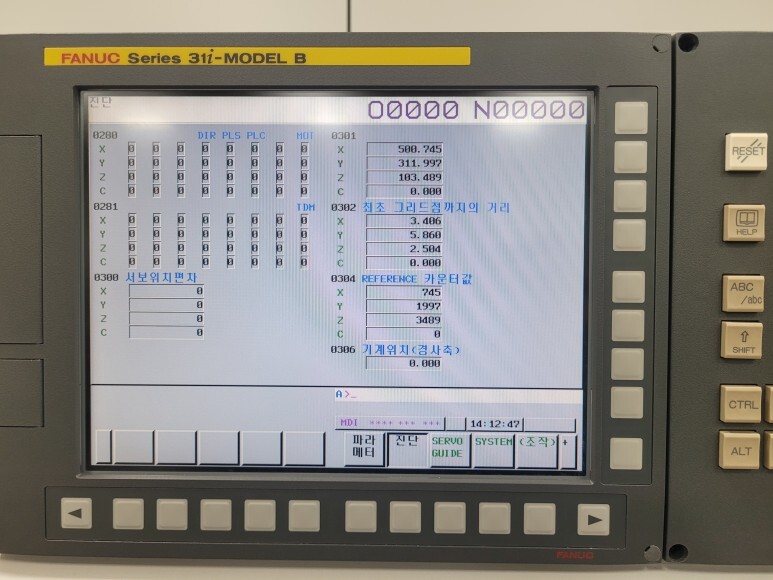

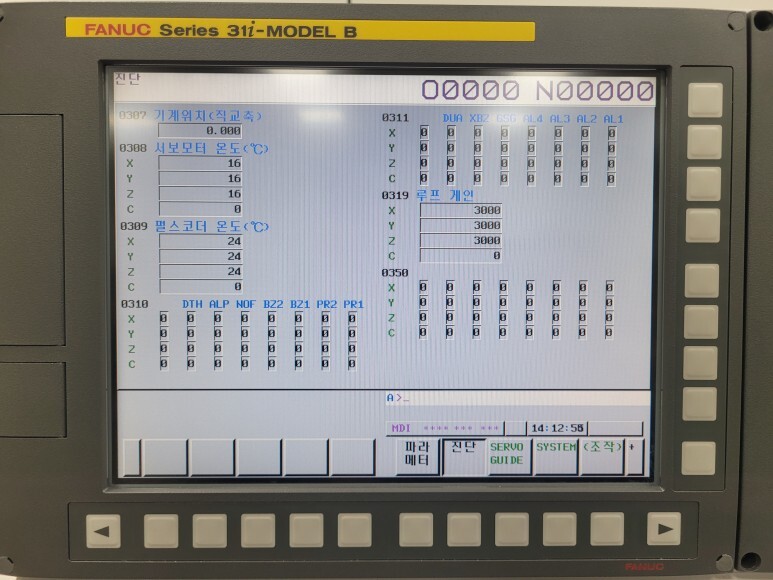

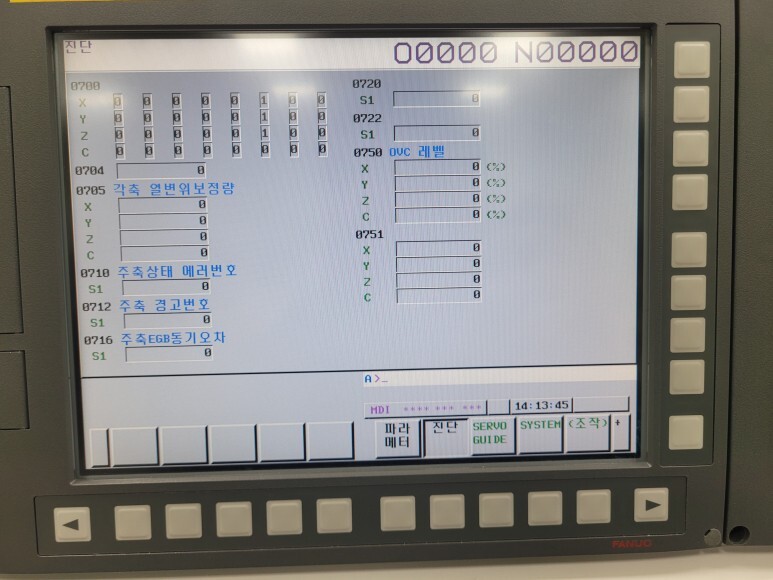

7, 진단 화면 들어가서 주요 진단 항목 보기



->진단 300번 서보위치편차

> 진단 3

308번 서보모터 온도 - 140도에 도달하면 모터 overheat

309번 펄스코더 온도 - 100도에 도달하면 모터 overheat

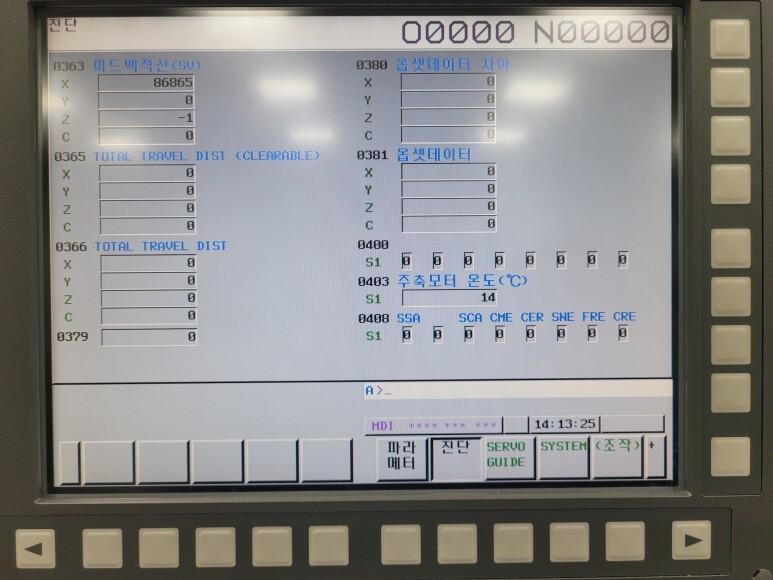

> 403번 주축모터 온도

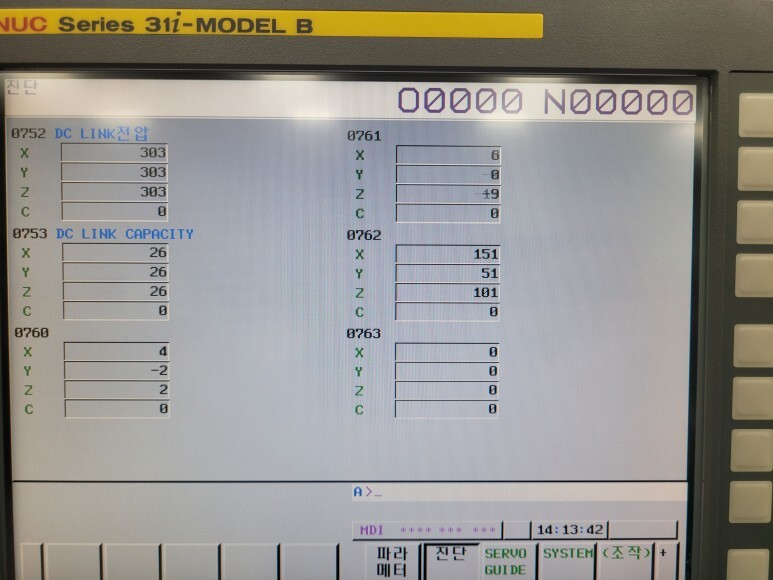

> 752번 DCLINK 전압

> 710~

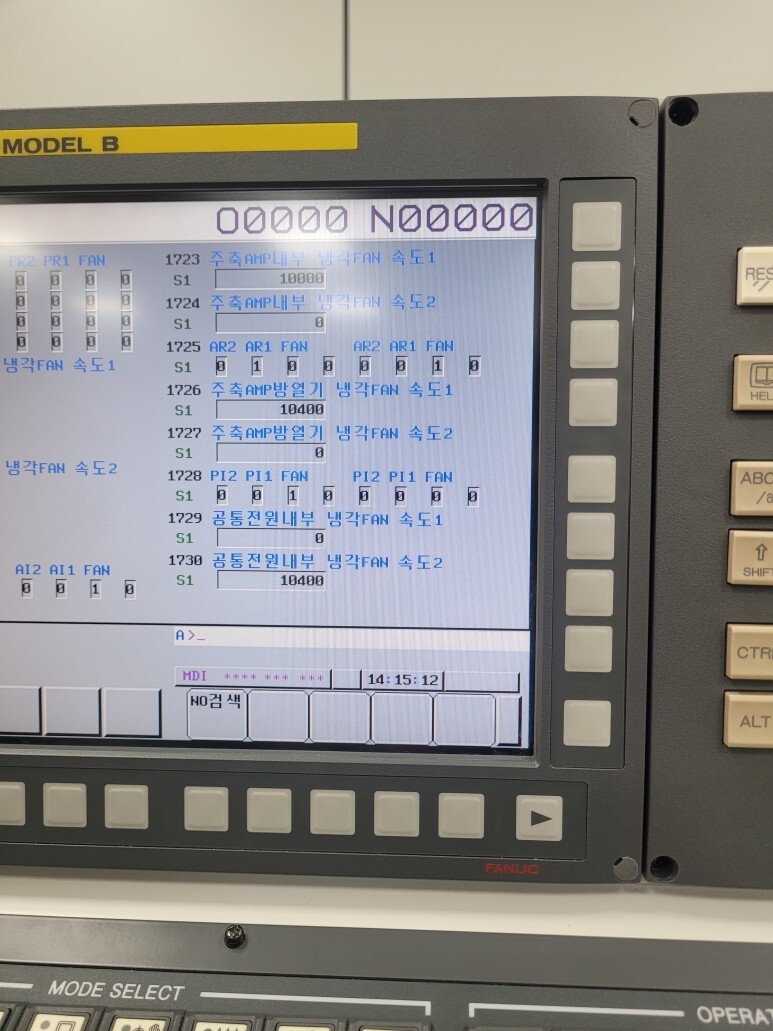

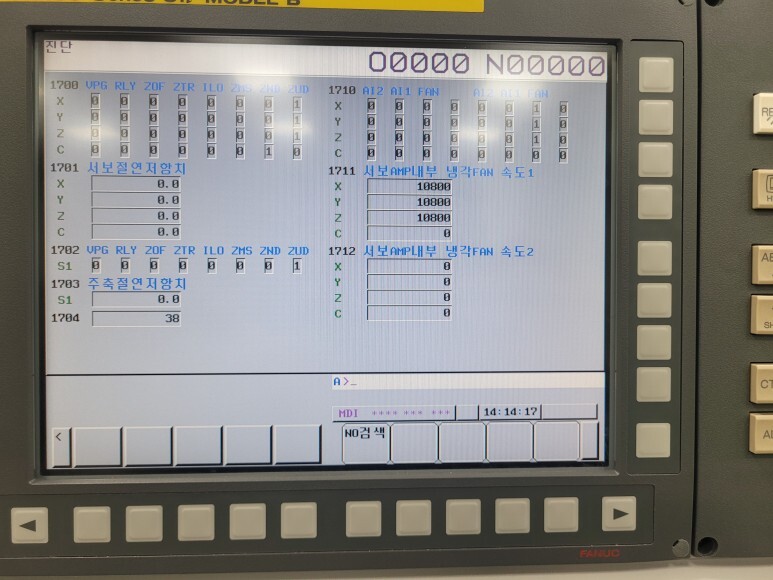

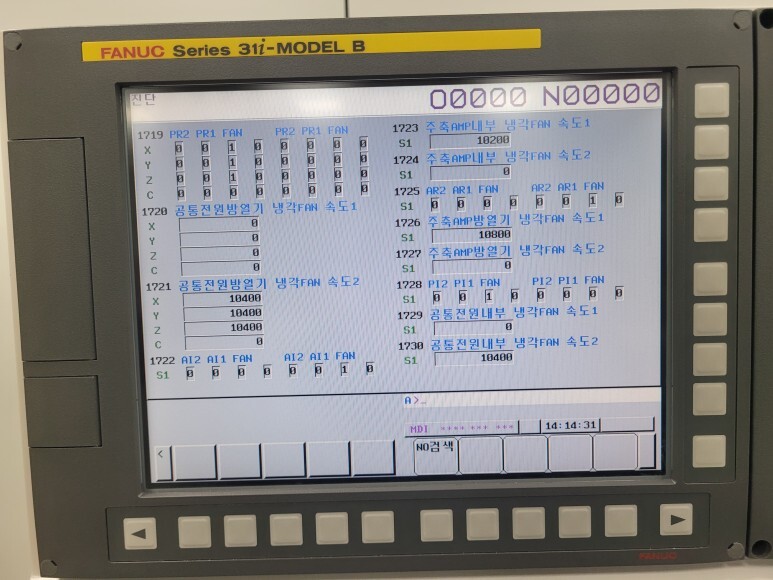

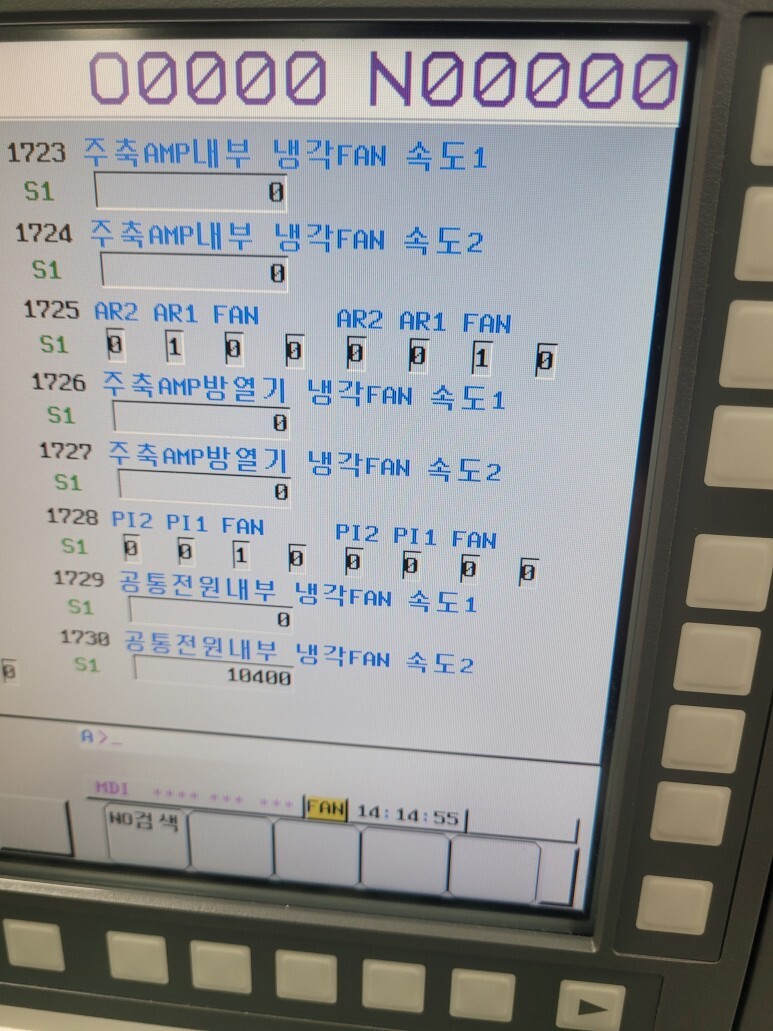

> FAN 관련 진단 번호

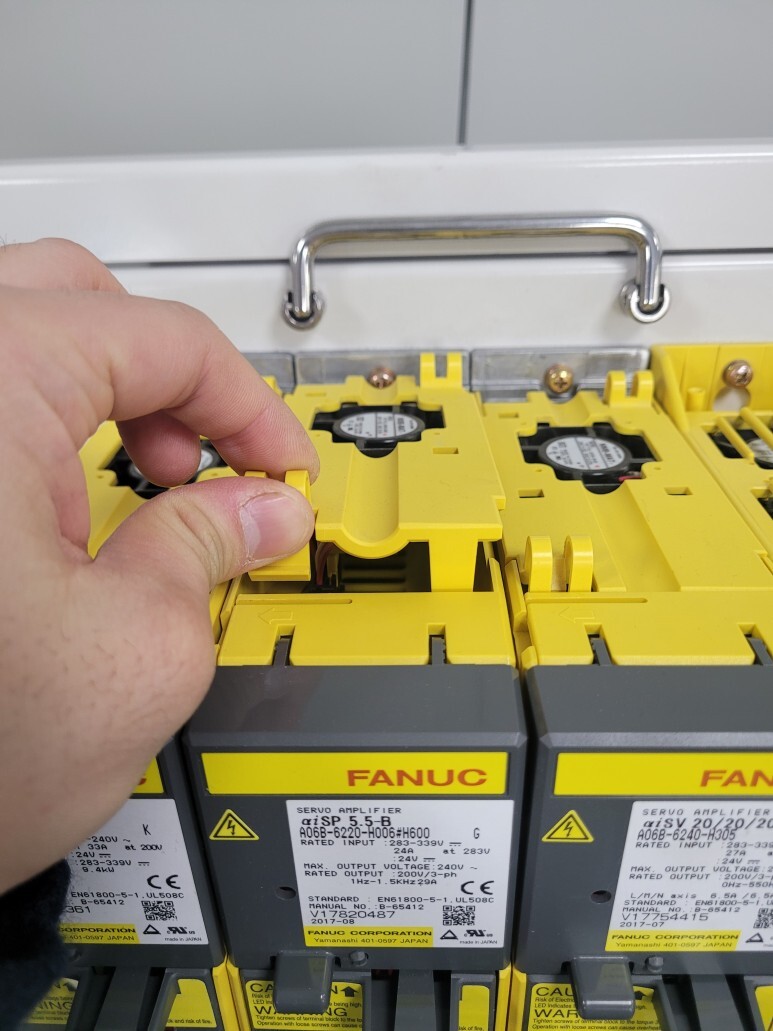

실제로 팬 빼보니까 진단 화면 및 알람 확인 가능

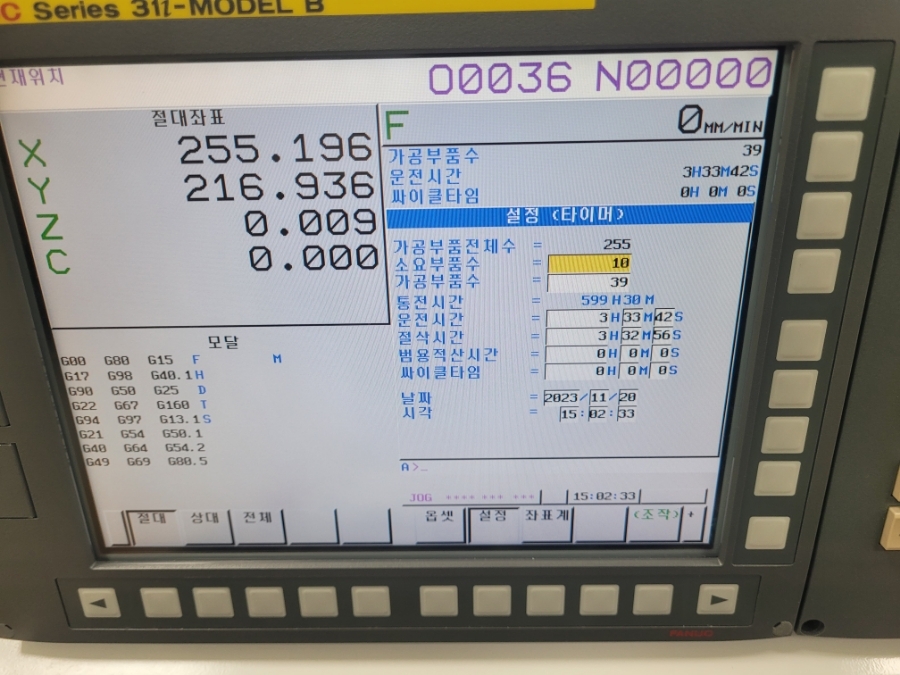

8. 날짜 및 시간 설정

옵셋 -> 설정 -> 페이지 다운

(알람관련 시간 기준)









​

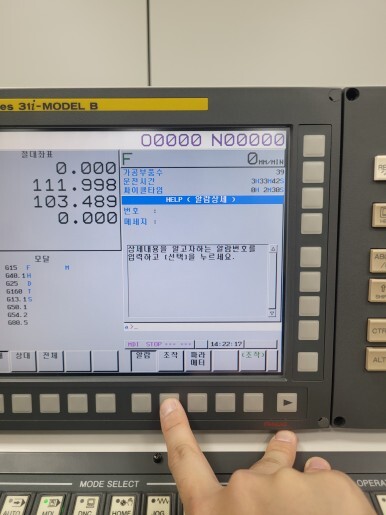

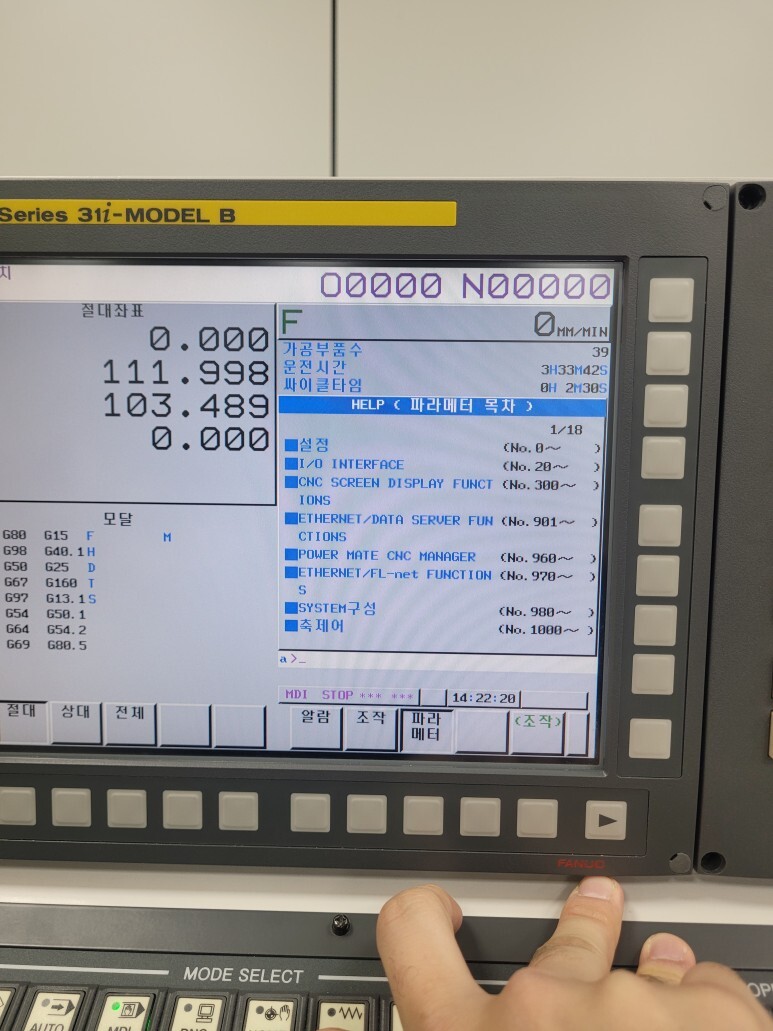

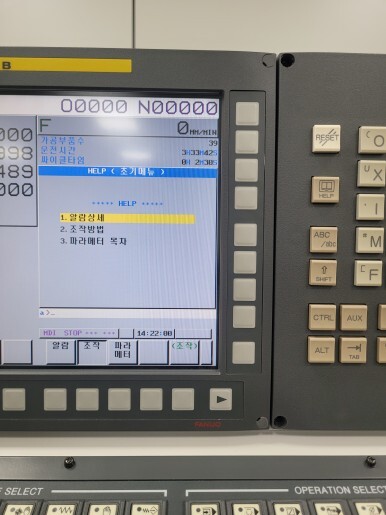

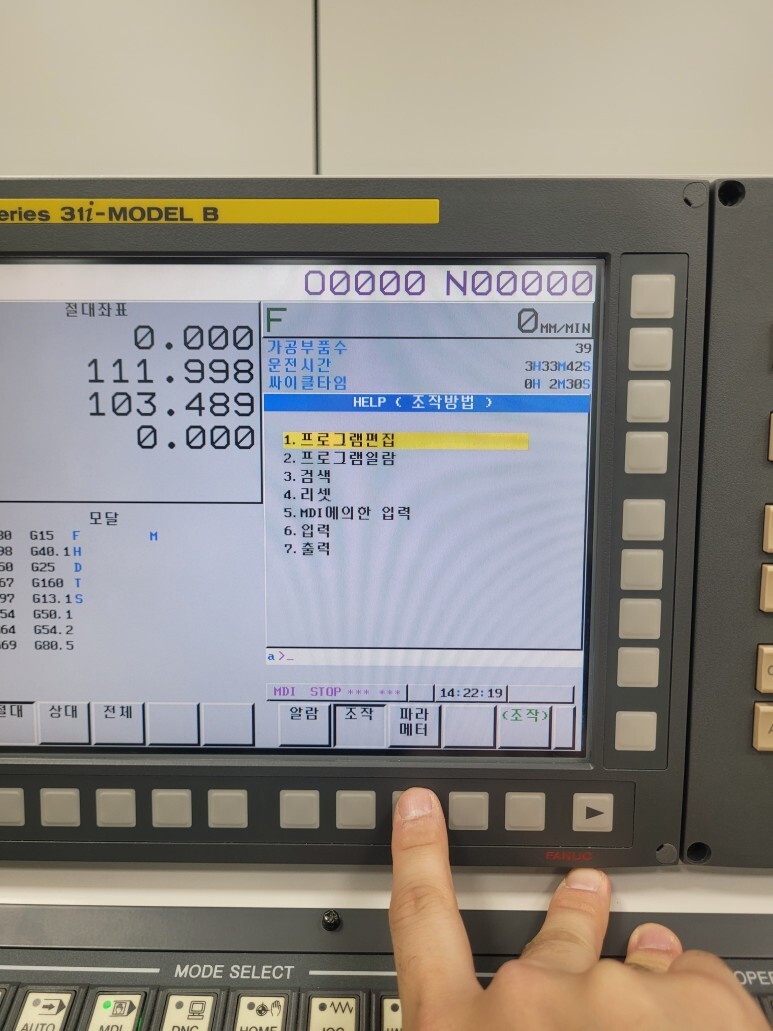

9, Help <





알람 상세 확인

프로그램 편집

파라메타 목차는 볼 수 있는데,

여기서 확인하는 방법 여쭤보니 그건 안된다고함 저게 끝인듯.

​

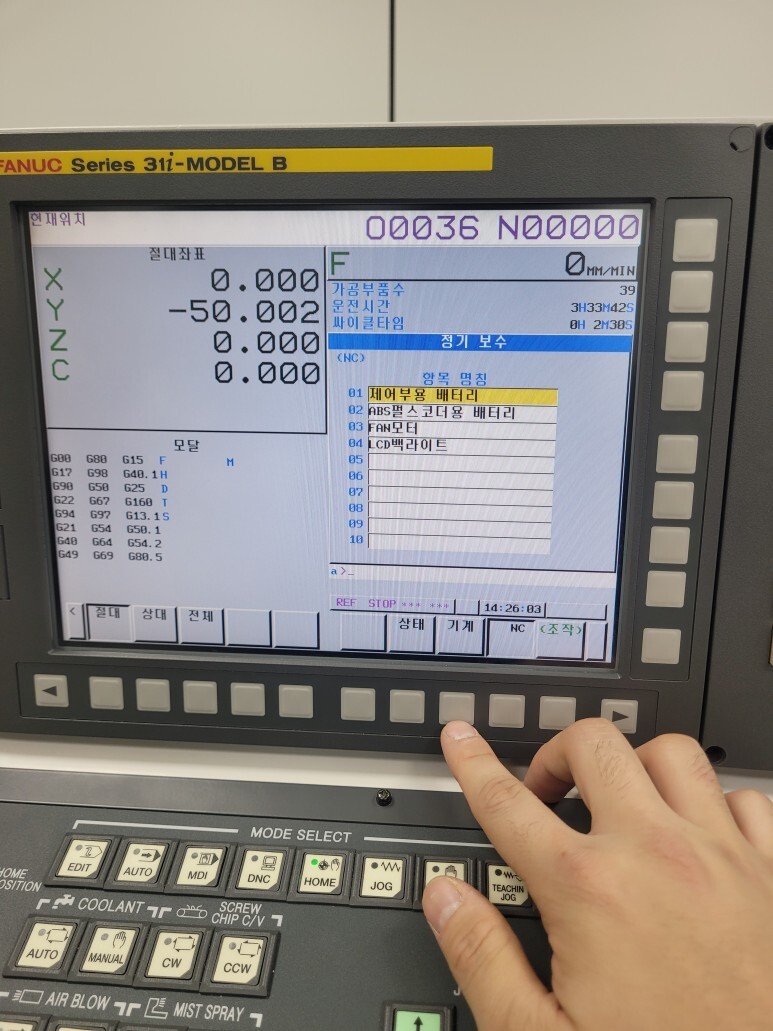

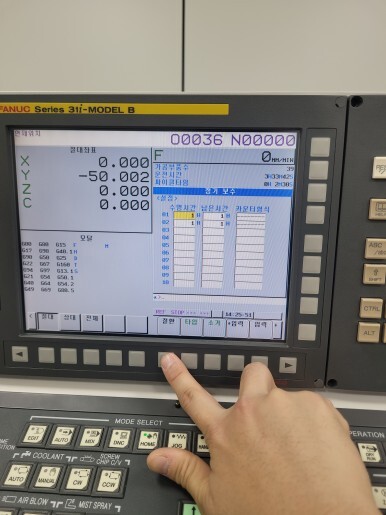

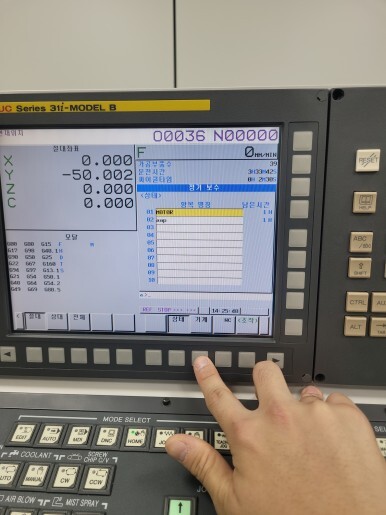

10.정기보수 < 설정 시간 및 항목





소모품 관련 사항도 저장가능 (근데 한글이 안되는데 어찌하누)





정기보수 관련 파라메타

​

Pr. 3116

#7	#6	#5	#4	#3	#2	#1	#0
MDC

#7 MDC 보수정보데이터

-> 0 : 전체를 소거하는 것이 불가 1 : 전체소거하는 것이 가능

​

Pr 3206

#7	#6	#5	#4	#3	#2	#1	#0
						MIF

#1 MIF 보수화면 편집 0 : 가능 1:금지

​

Pr8901

#7	#6	#5	#4	#3	#2	#1	#0
MEN

#7 정기 보수 화면 0: 표시 1:미표시

​

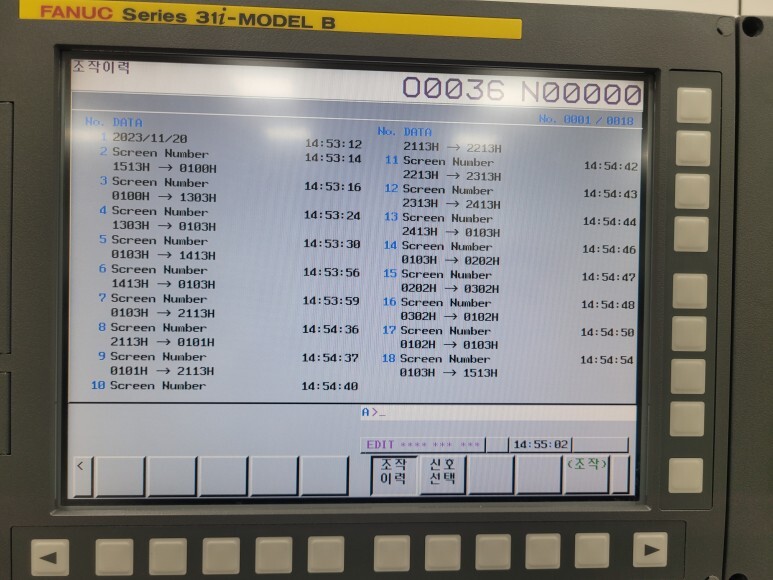

11. 조작이력화면





Pr3106



#7	#6	#5	#4	#3	#2	#1	#0
			OPH

#4 정기 보수 화면 0: 표시 1:미표시

관련 파라메타

3122, 3195, 3196

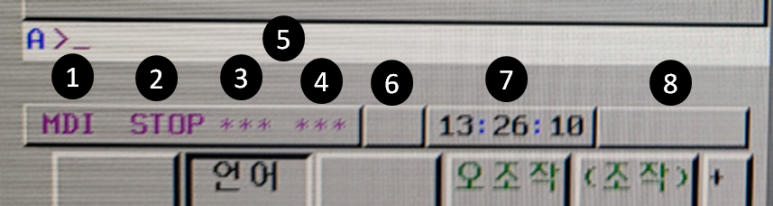

12. CNC상태표시

1, CNC 운전모드
표시	의미
MDI	MDI조작
MEM	자동운전
RMT	원격운전
EDIT	프로그램 편집
HND	수동 핸들 이송
JOG	Jog 조작
REF	기준점 복귀

2, 자동 운전 상태
표시	의미
****	Reset 상태 (전원이 커지거나 프로그램의 실행이 종료되고 자동운전이 완전히 종료)
STOP	자동운전 일시 정지 상태 (하나의 블록 실행이 종료되고 자동운전이 정지)
HOLD	자동운전 중지 상태 (하나의 블록 실행이 일시 중단되고 자동운전이 중지)
STRT	자동운전 기동 상태 (자동운전이 시작되고 프로그램이 실행중)

3, 축 이동 중/ Dwell 상태
표시	의미
MTN	프로그램 지령에 의해 축이 이동
DWL	프로그램 지령에 의해 Dwell G04를 실행
****	상기 상태 이외의 상태

4, 보조 기능 상태
표시	의미
FIN	CNC가 M,S,T 등에 대한 보조 기능 완료 신호 FIN을 기다림
****	기타상태

기계가 서있는 상태라고 해도 보수할 때 조심해야함

FIN < 이 상태일 때 다른 조건이 맞으면 기계가 다음 동작으로 움직일 수 있기 때문에 꼭 확인

​

​

5, 비상정지(EMG STOP) / RESET 상태
표시	의미
--EMG--	비상정지 상태
--RESET--	CNC가 RESET (RESET 신호 입력되었거나 MDI 유닛 RESET 키가 눌렸을때)

6, ALARM 상태
표시	의미
ALM	CNC에 알람이 발생
BAT	CNC 제어 장치의 배터리 전압이 낮음
APC	Absolute 펄스 코더의 배터리 전압이 낮음
FAN	팬 모터 속도가 감소
LKG	servo 모터 또는 spindle 모터의 절연 저항이 감소
(Blank)	기타 상태

7, 시간표시
표시	의미
clock display	CNC시간 (hh:mm:ss)

8, 프로그램 편집 또는 조작 상태(excerpt)
표시	의미
INPUT	메모리 카드 또는 기타 미디어에서 데이터가 입력되고 있음
OUTPUT	데이터가 메모리 카드 또는 기타 미디어로 출력되고 있음
SEARCH	데이터를 검색 중
EDIT	삽입 또는 변경과 같은 편집이 수행되고 있음
LSK	데이터 입력 중에 중요한 정보를 읽을 때까지 LABLE이 생략됨

​
