실린더 동작 이상에 따른 GXWORK2 PLC 찾는 법

​

ㅎㅎ

PRX76. PRX77 : 4,5ST AUTO DOOR 상승 이상

(현상4,5ST AUTO DOOR 상승 신호 이 후 실린더 도그 10초 이내 센서 미 감지 시 뜸)​

​



윗 상부 상승 감지 센서(X77)

아래 하강 감지 센서 (X76)

ㅡ

신호는 들어가지만 실린더 동작이 늦거나 간헐적으로 동작이 늦음.

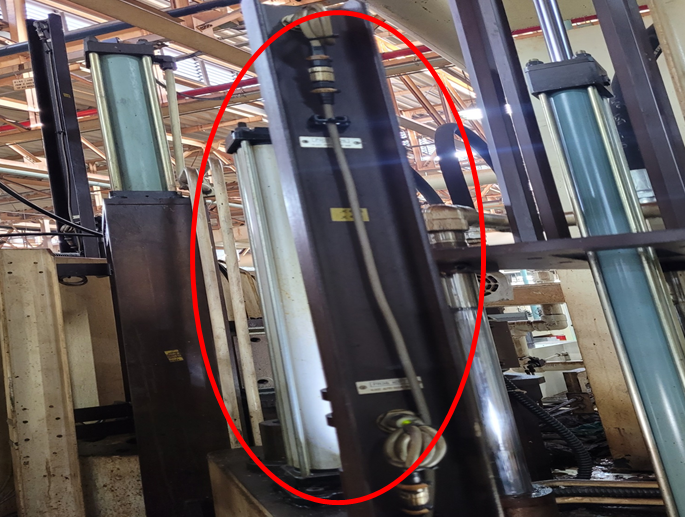

(솔밸브 이상 추정 실린더 문제였으면 실린더가 버벅거리면서 올라가야 맞음 솔밸브는 뒤에서 우측에 있다.)​

​

알람 LAMP Y11C

찾아오다 보면 종합 알람을 확인 할 수 있고,

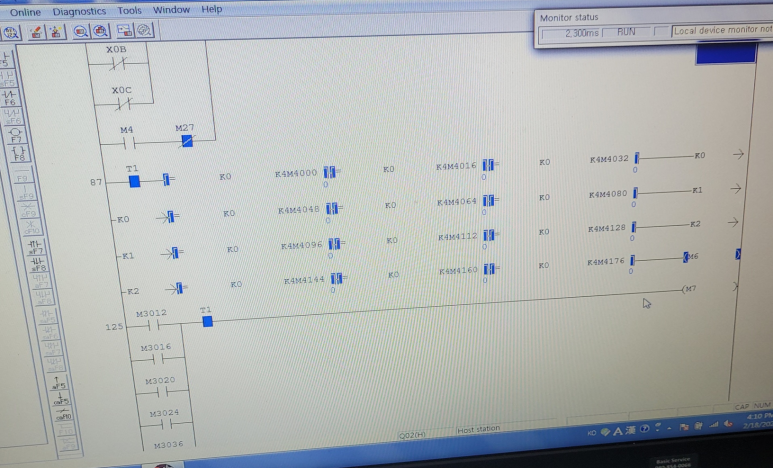

0은 알람이 안뜬 상태 1,2,3,4,16,32,64 이런식으로 비트가 상승하면서 알람 위치를 찾을수 있음



K4M4080 에 64 알람이 떠있었는데

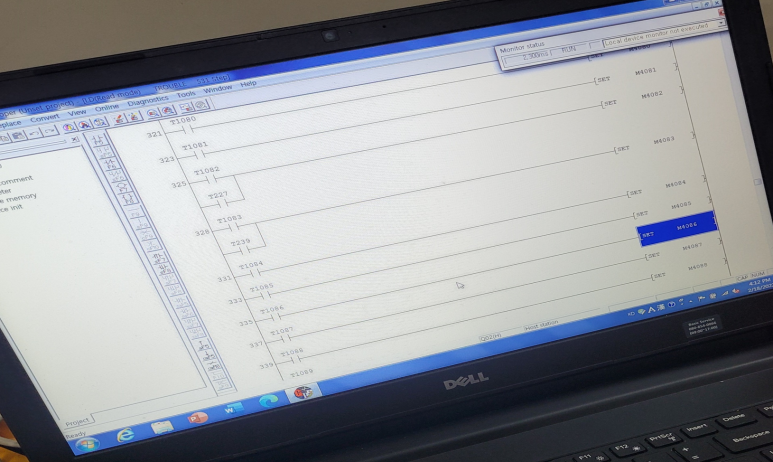

순서대로 M4086에 알람을 확인 할 수 있었음. ​

​

​

T10860 알람이 떠있는거 확인 할 수 있다.

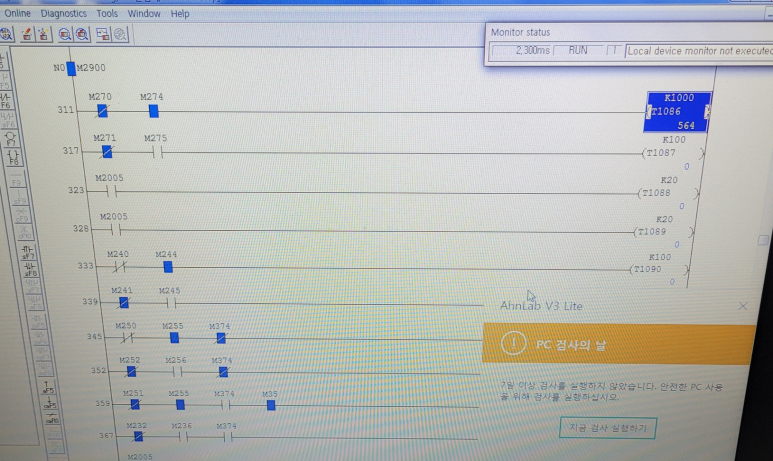

모니터링하다보면 K100에 설정되이있는 시간을 K1000으로 늘려서

좀 더 모니터링을 편하게 할 수 있다.

​

전기적 신호를 주었으나,

솔밸브에서 동작이 불안정해서

실린더가 신호를 늦게 받음

​
