고장내역
FANUC LCD 판넬 전체 전원 공급 안됨
(기계 메인 전원은 공급 중)
해결방안 1

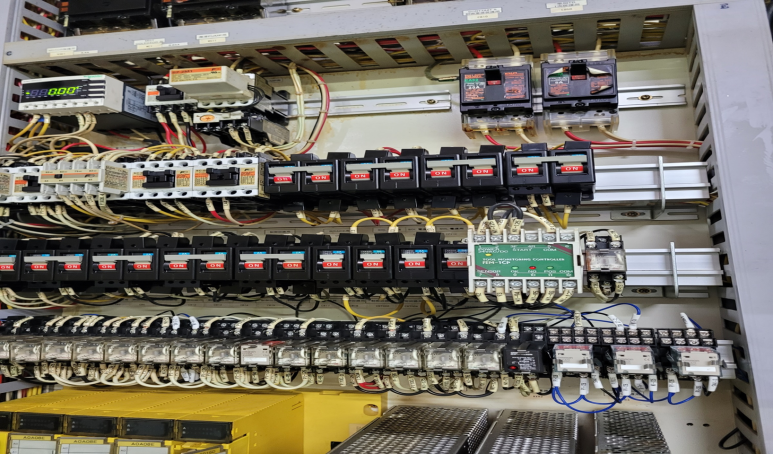

1, M/C 전기 판넬 오픈 후 차단기 및 전원 공급 상태 확인
2, TRIP이나 내려간 CP 차단기 없음
해결방안 2

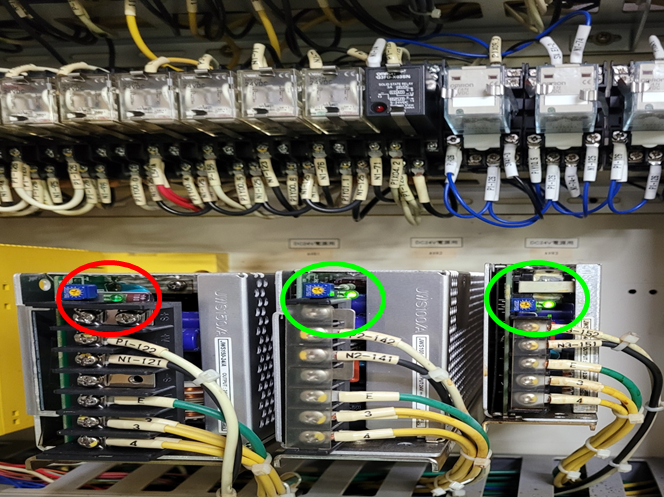

1, 전원공급장치 확인 중 LED 전원 안들어 와있는
파워서플라이 확인
2, LED 고장인지 전원공급장치 고장 인지 점검 실시
해결방안 2

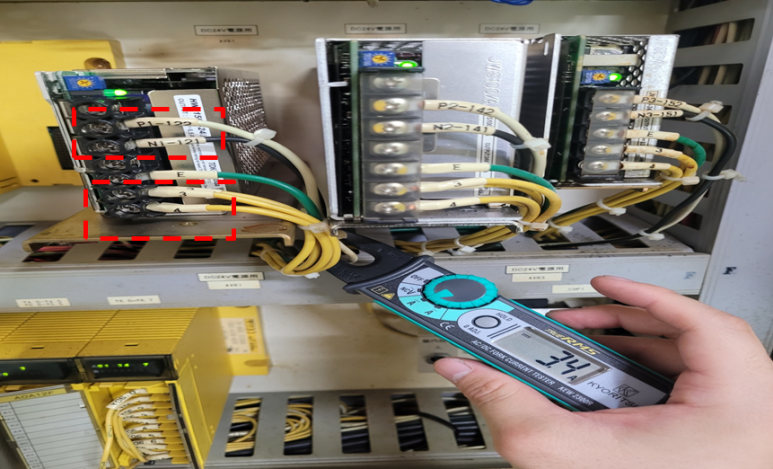

테스터기 전압 및 후크메타 DC전류 측정
1, 24V P1-122 N1-121 전압 측정 값 X
2, 110V 3,4번 전압 값 O
ㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡ
24볼트가 나왔는데, 전류 값이 많이 나왔다면 쇼트가 된 것이고, 쇼트 된거면 해당 CP전원차단되었을 거임
INPUT 전원공급은 되는데 아웃 풋 전원이 나오지 않아
파워서플라이교체
해결방안 2

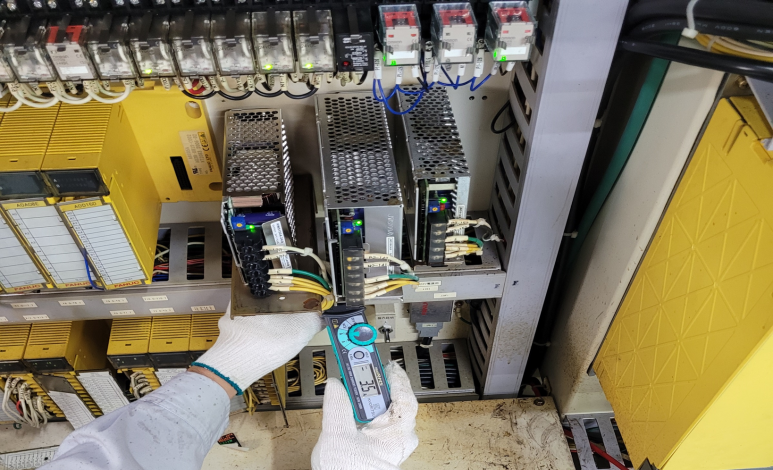

1, 전원공급장치 1차측 CP 전원 오프 후
파워서플라이 교체 실시
교체 후 전압, 전류 이상 없음
