오늘 하드가 뻑났다.
예비용 2개까지 뻑이났다.
그래서 백업용 연결하니 잘 작동해서,
백업용 하드를 하나 복사해서 다시 연결했다.

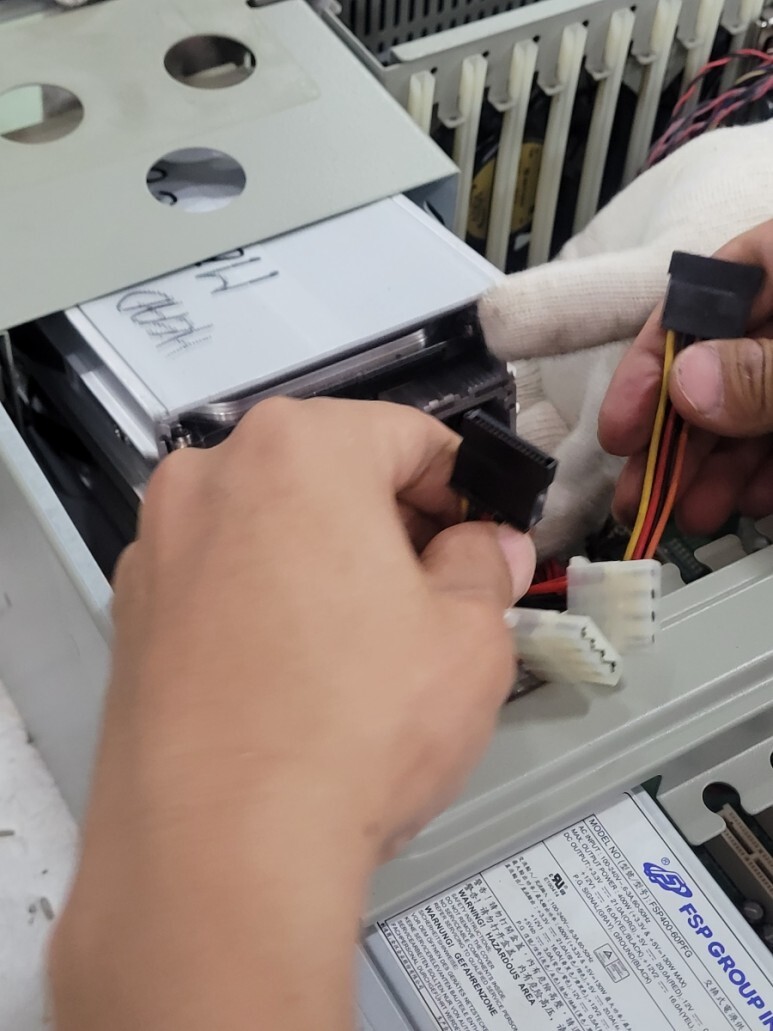

일단 기존에 있는거 다 빼고, 연결되어있는 캐비넷 자체가 접촉 불량이 나는 경우도 있어서
하드를 다이렉트로 연결해봤으니 똑같다.

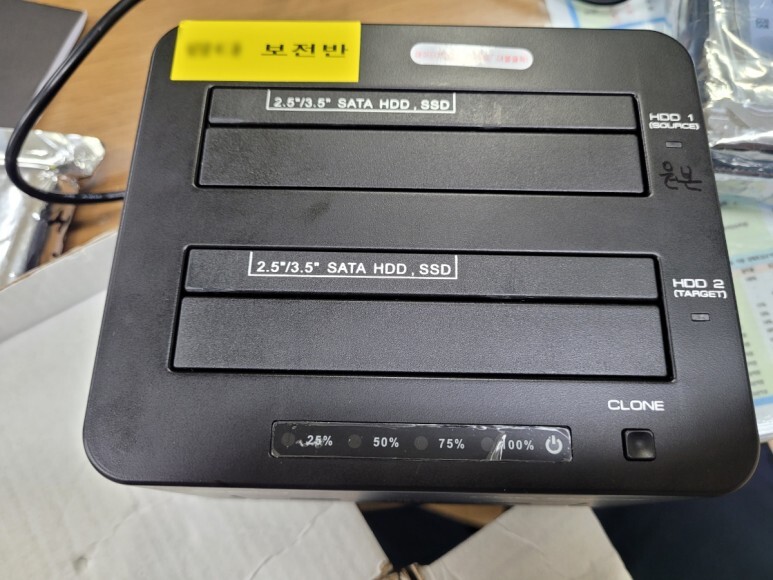

반에서 사용하는 하드카피기이다.

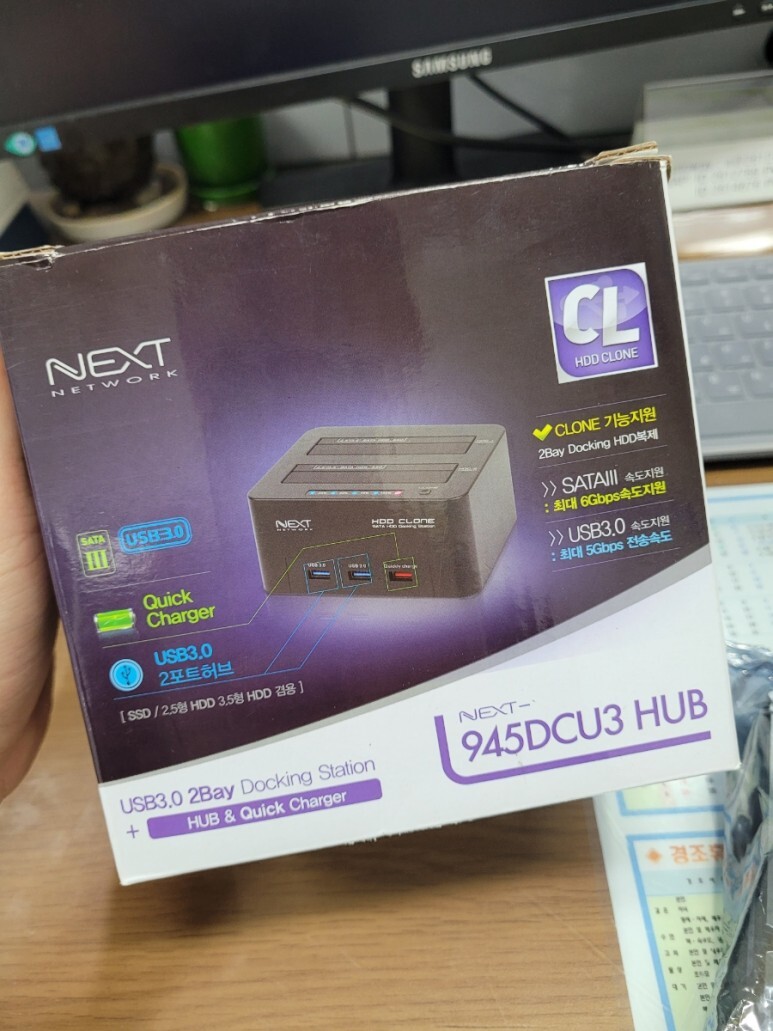

NEXT-945DCU3 HUB
위 링크에 사용설명서 있으니 확인바람.

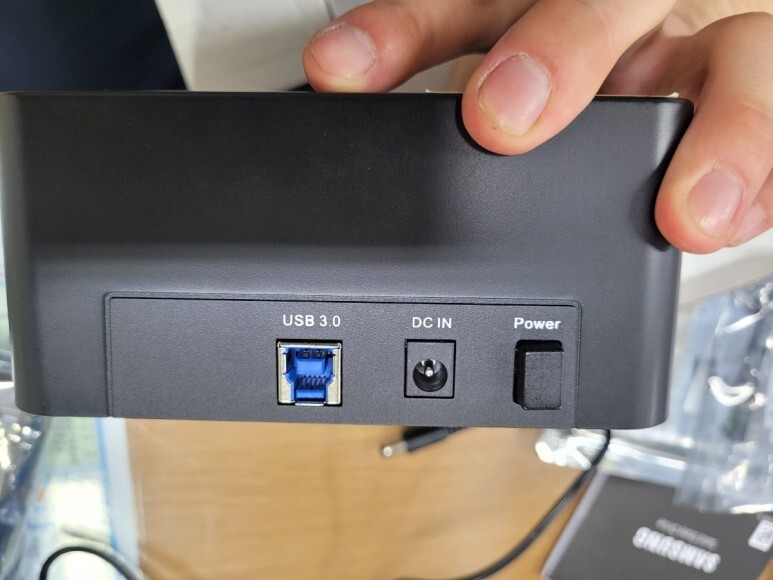

위에 USB PC에 연결해서 사용할 수 있다.
하드 장착할때는 꼭 전원 끄고,
뺄 때도 마찬가지로 전원 끄고
HDD 1(SOURCE), HDD 2(TAGET)
1번이 원본 2번이 원본을 복사할 하드

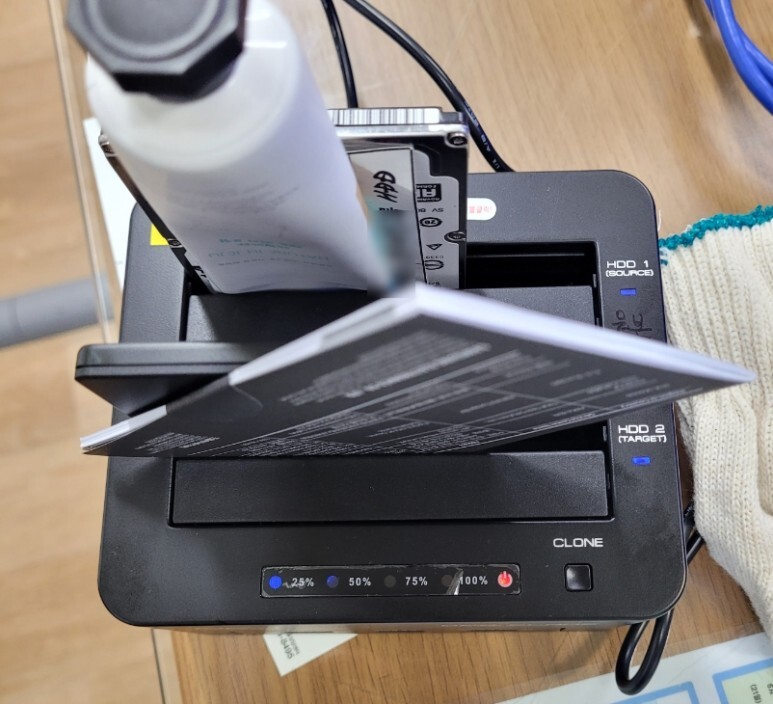

일반 하드는 사이즈가 딱 맞는데, SSD하드는 크기가 잘 안맞아서 안에 핀이 손상될 거같아 저렇게 꼽아놓는당.
하드 장착 -> 전원 ON-> CLONE 더블클릭 > 하드1,2가 불이 들어오고 25%가 깜빡거림.
내부에 데이터있으면 그냥 하드에만 불이 들어오고, 25프로는 안들어옴, 그러면 하드 확인해봐야함
또는 원본 하드보다 데이터 용량이 낮으면 안되는 거 같음

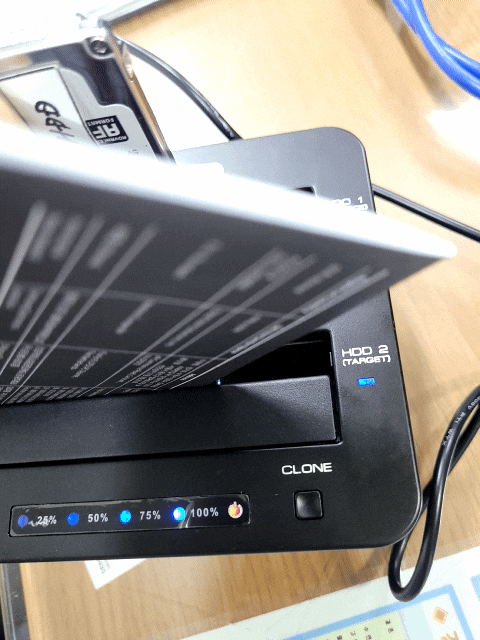

작업 퍼센트에 따라서 깜박꺼린다.
시간이 조금 오래걸리니까 카피중에는 건들지 말자
다 완료 되면 다 깜빡거리고, 전원 종료 후 하드 제거하면 된다.
일단 하드는 문제 없이 됐는데 하다가 PLC통신이 잘안돼서 확인했다.

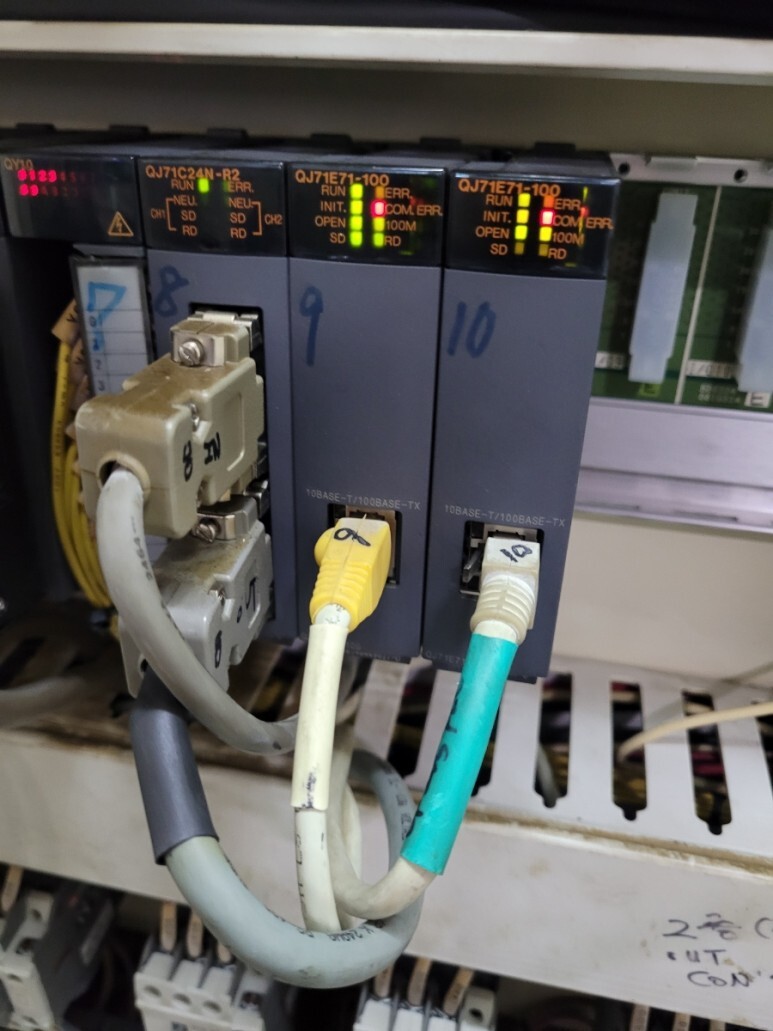

QJ71E71-100 이거 통신 모듈인데, 허브로 가는 놈이다,
이 전에 PC로 들어오는 랜선 핑 찍어보니까 핑이 안찍혀서, 처음 부터 찾아 들어옴
HUB 고장나서 바꿨는데, HUB에서도 핑이 안찍힘,

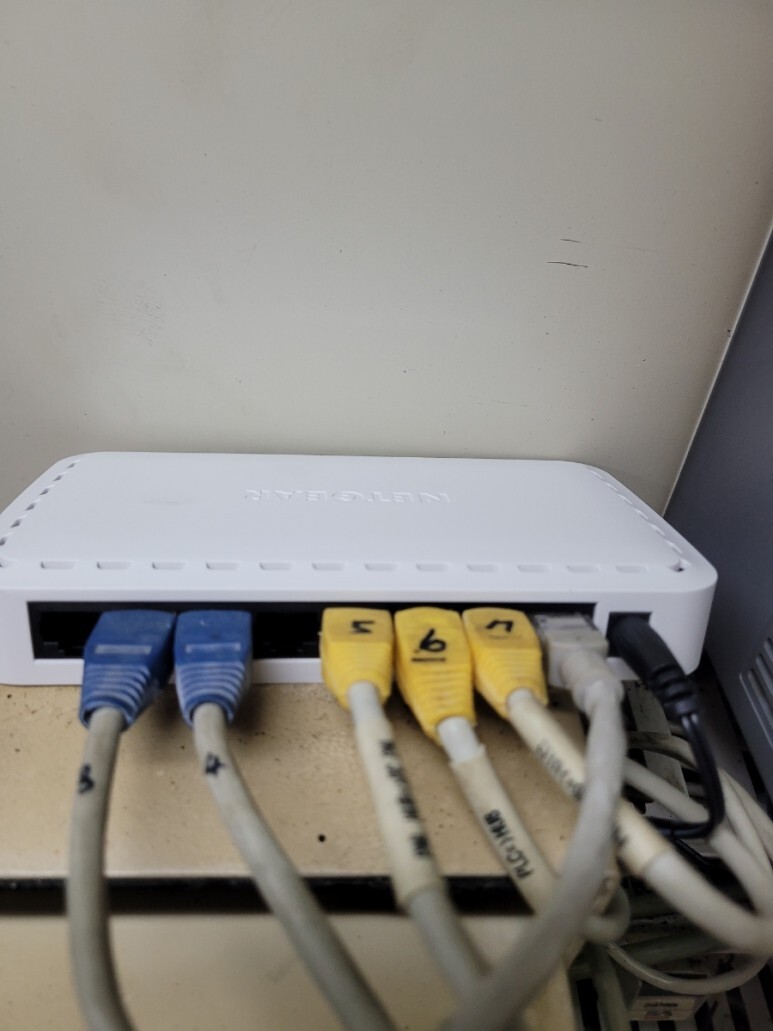

일단 이거는 바꾼 허브고,

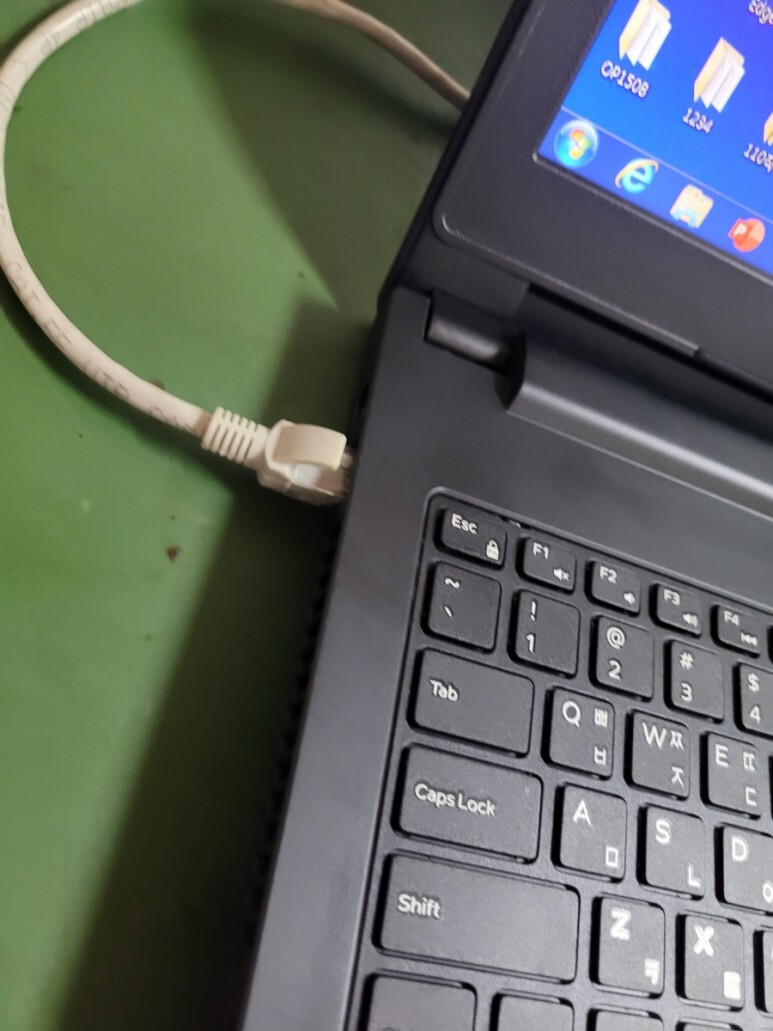

허브 빈칸에 컴퓨터랑 연결할 랜선하나 꼽는다.
PC랑 연결하고, 만약 PLC 어드레스가
192.168.0.1이면 끝 짜리만 다르게해서 설정 변경해준다.

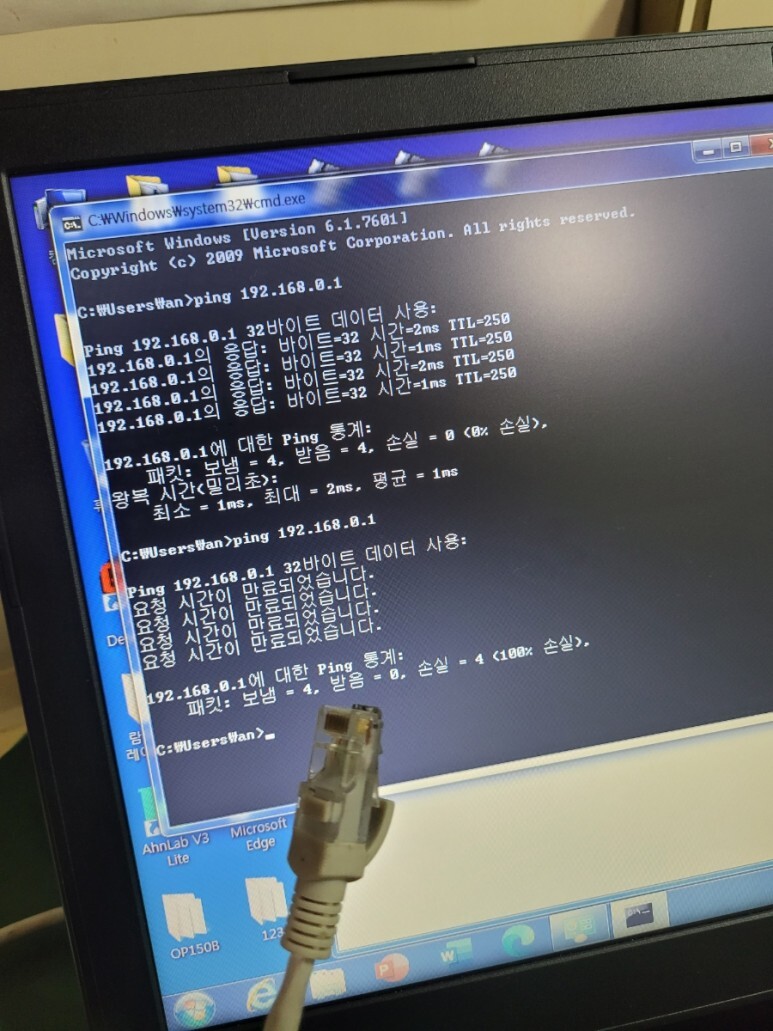

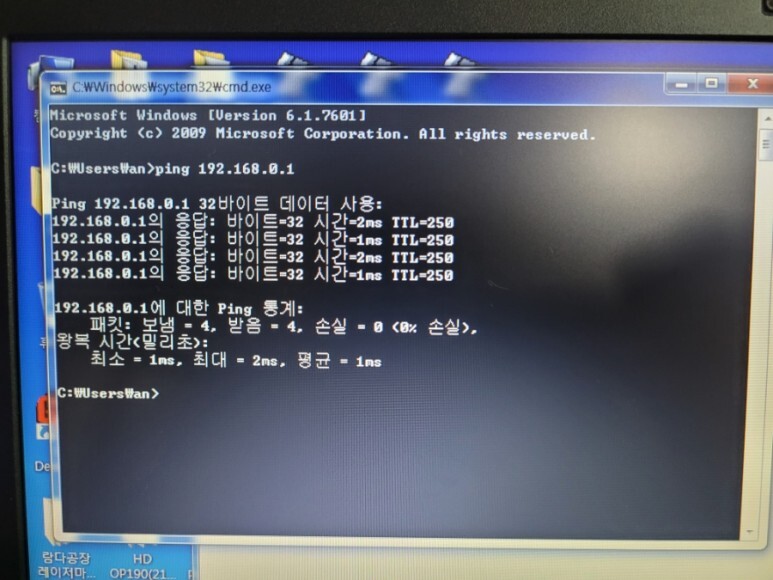

cmd 들어가서 pingV192.168.0.1 치면 정상적으로 연결 되면 저렇게 뜨고
정상적이지 않다면 저런식으로 뜬다.
통신 연결 안되면 PLC나 HUB에서 제대로 공급되는지 확인하자.

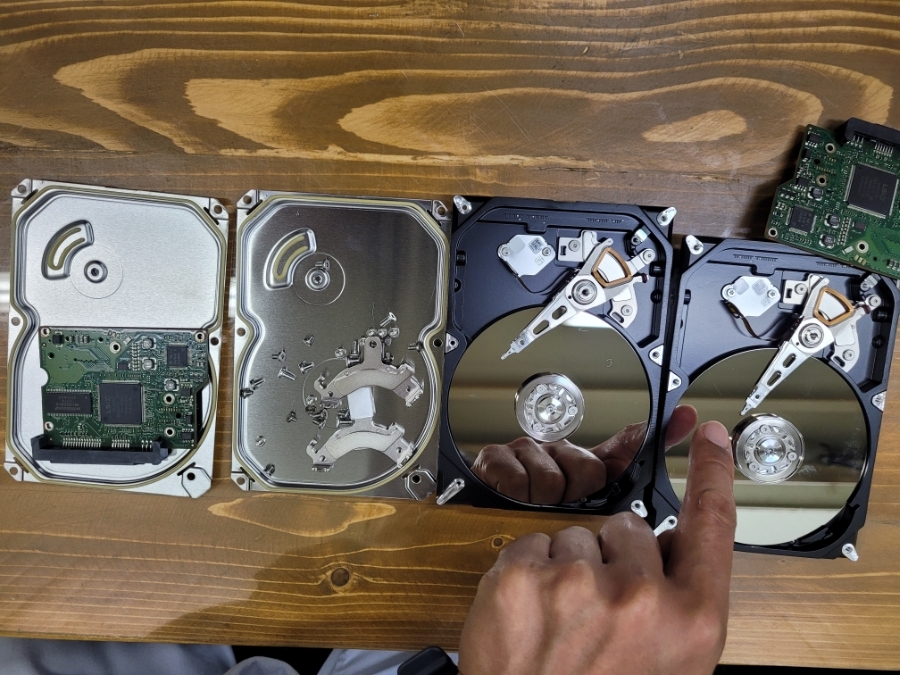

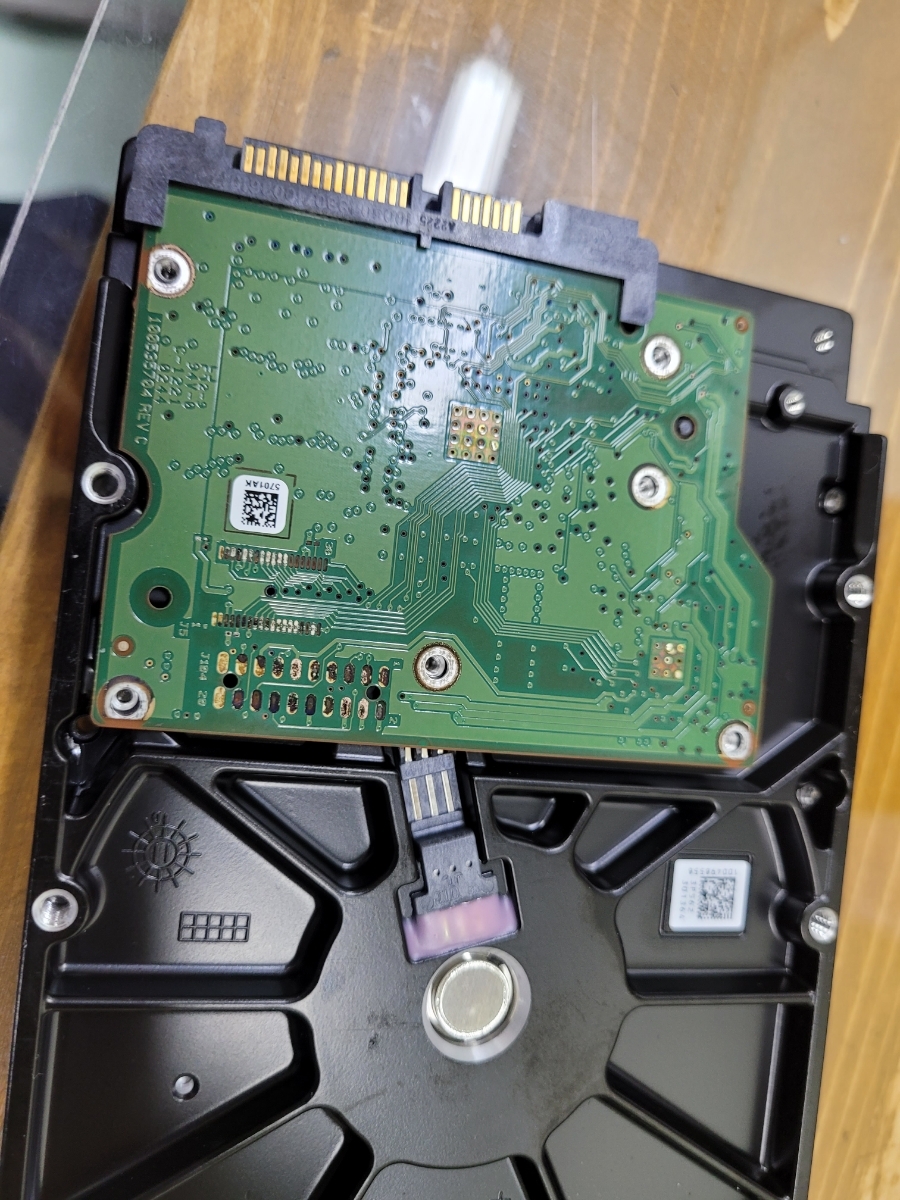

뻑난 하드를 분해 해봤다.
상태를 살펴보니 오래쓰긴했네

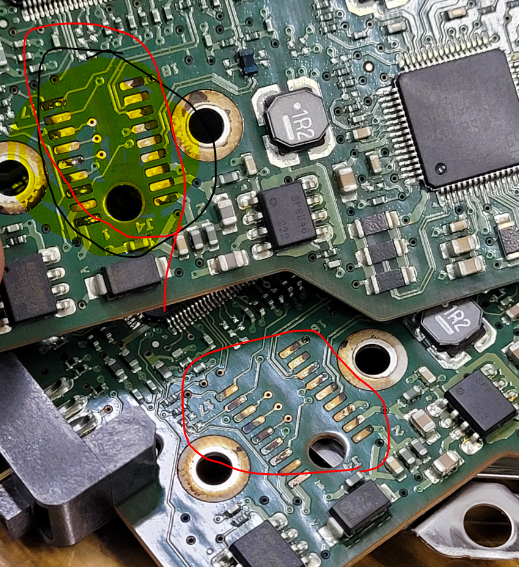

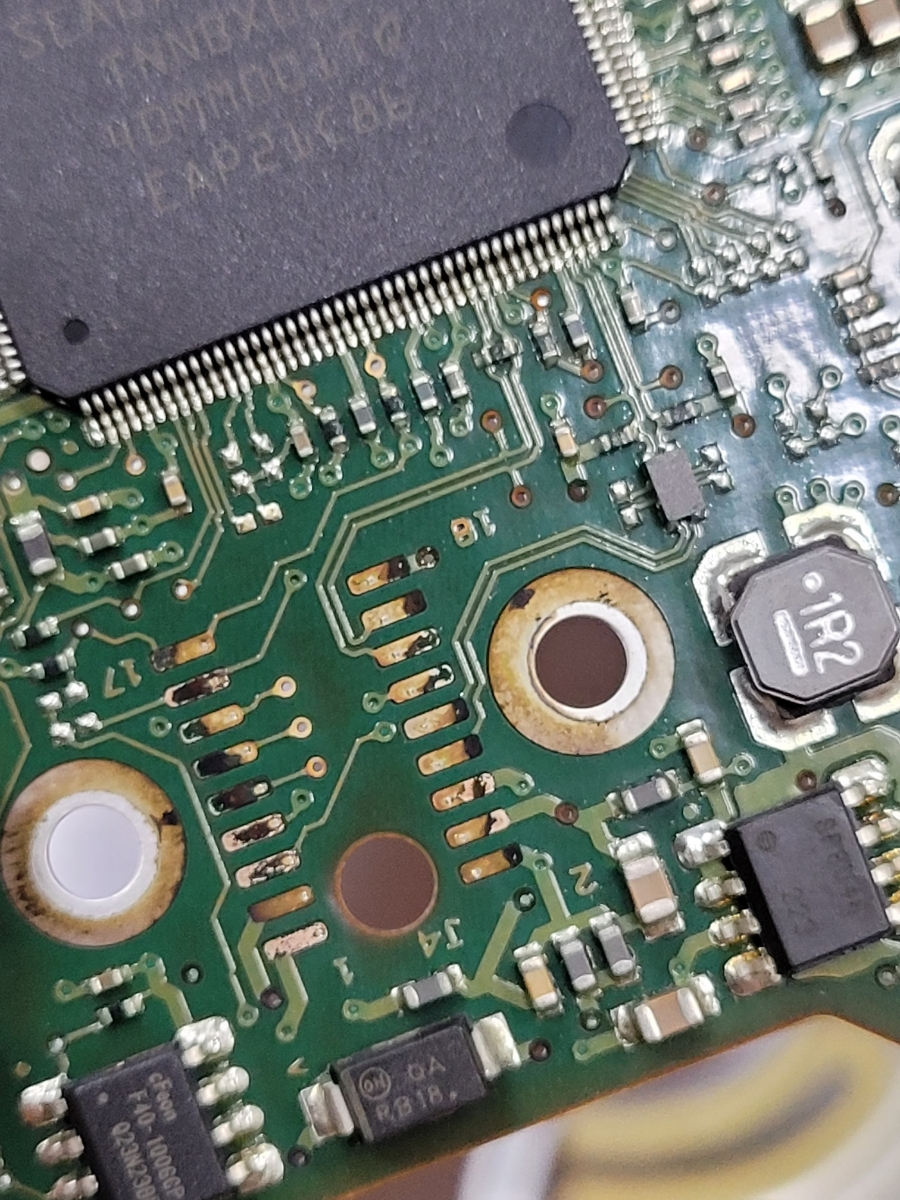

여기에 접촉되는 부분들이 많이 부식 되었다.
하나는 작동중이였고, 하나는 예비용으로 보관했었는데 아무래도 같은 시간 같은 환경에서 오래버티느라 저렇게 된 거 같다.

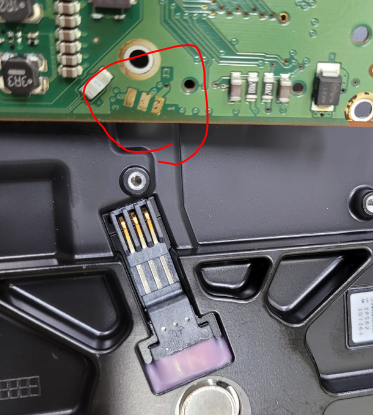

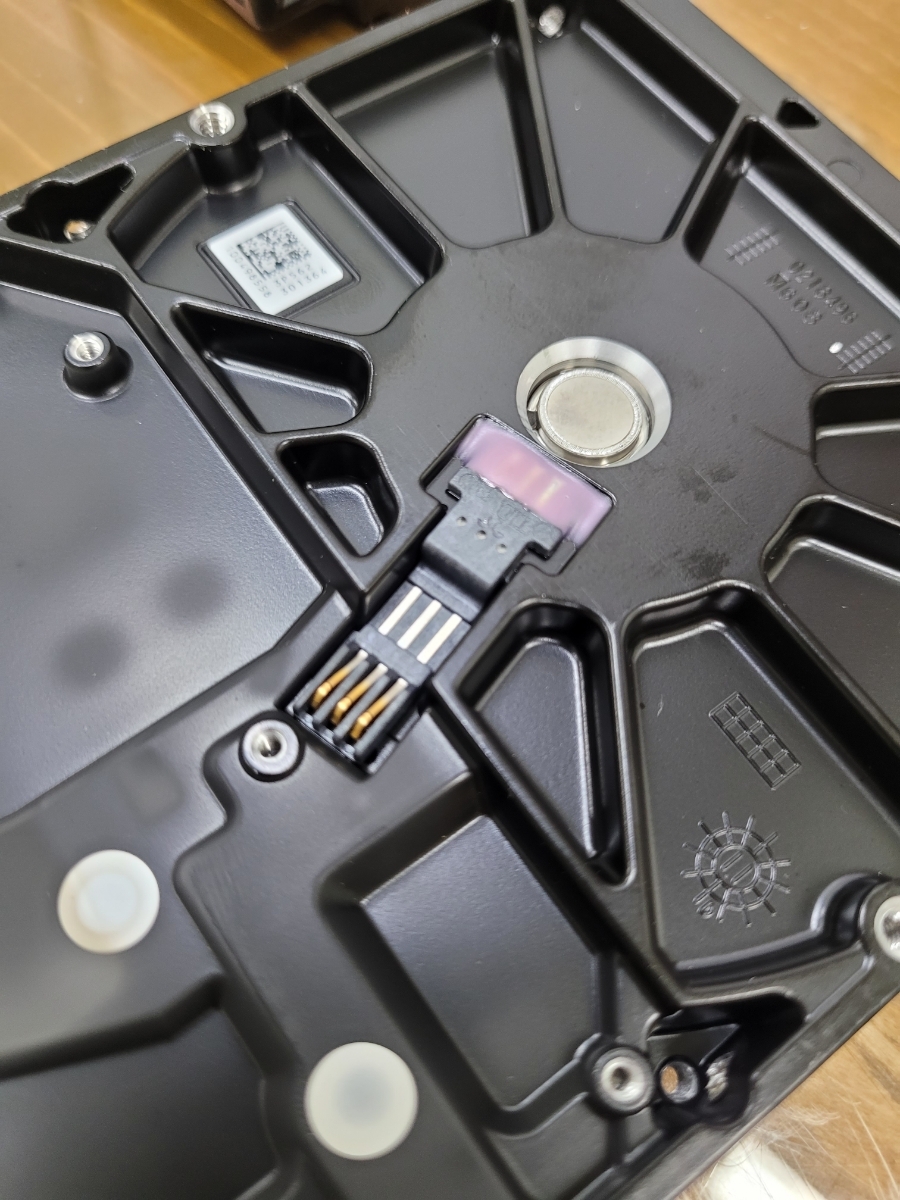

여기는 모터 접점인데,
여기도 접촉되는 부분이 상태가 좋지 않음을 확인했다.
빙글빙글
7200RPM으로 회전하네
