INPUT 트레버스 MCCB 트립 (모터 정/역회전 동시에 걸려서 트립)

알람내용알람내용

트레버스 C/V #1,2 NFB5 TRIP

(사진과 다르게 차단기 트립시 중간에 걸려있음)

​



모터 5번 단자대 함

(절연저항 측정 모터 문제 X)

절연저항 찍는법 공부하기



현상

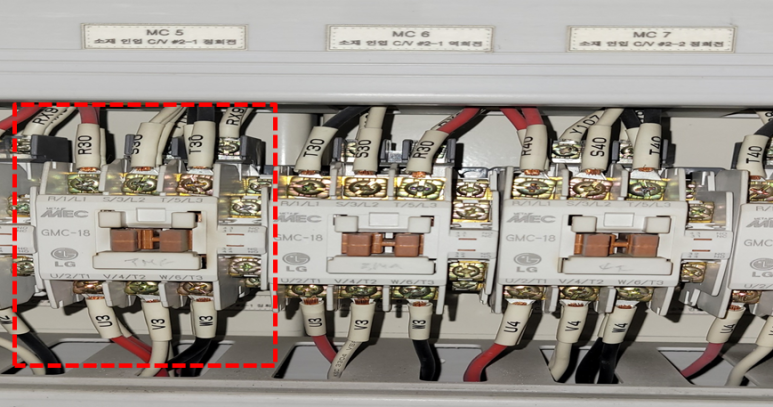

MC5 소재 인입 C/V #2-1 정회전

마그네틱 스위치 계속 신호를 받고 있음

(사진과는 다르게 마그네틱이 계속 눌려있음)

*. 점검 마그네틱 스위치 이상 없음

(뒤에 110V 찍힘, 신호가 계속 들어와서 마그네틱 동작한 거임)

*. 릴레이 신호 지속 발생

​

원인/ 해결

*. 원인 : 릴레이 카드 고장으로 인한 정회전 신호가 계속들어가면서, 역회전 신호 또한 반대로 들어가며 차단기 트립현상 발생

*. 해결 : 릴레이 카드 교체 실시

​
