보통 마크로 변수값에

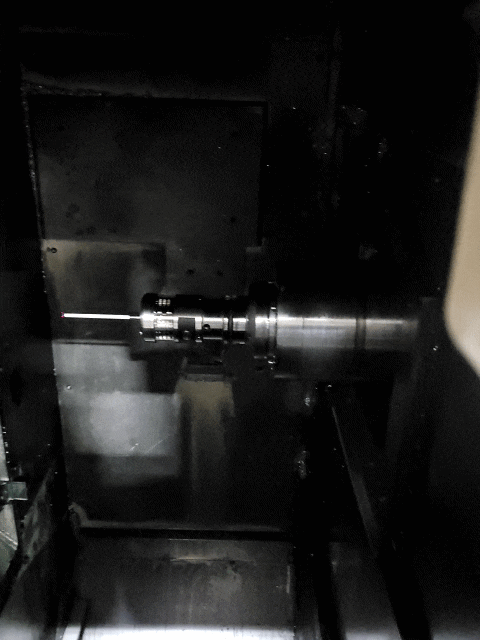

측정되는 프로브와 그 수신기이다.

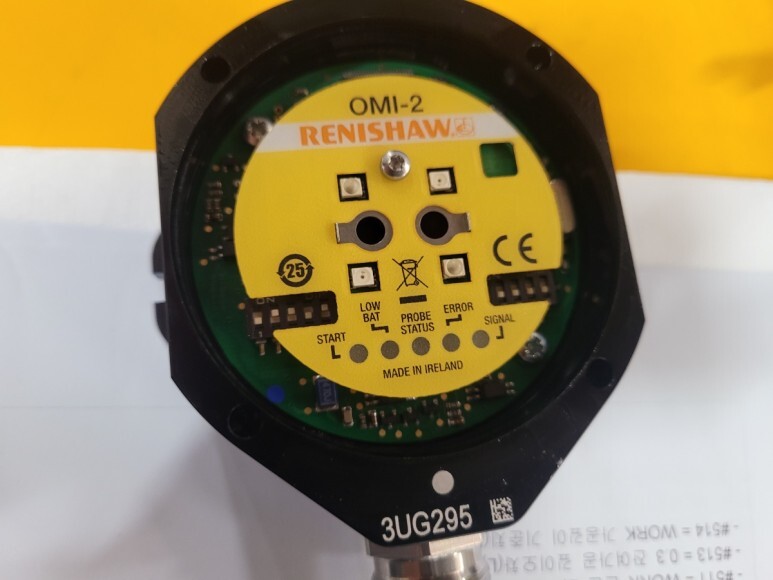

OMI-2(A-5191-0049,50)
OPM60
프로브센서 알람
프로브 센서 동작할 때 시동을 못 킴.

SW1 , SW2 딥스위치를 신규품도 똑같이 맞춰야함.
신규품에 설명서 다 있음
처음에 시작하면 시동 불이 들어와야하는데 안들어옴.

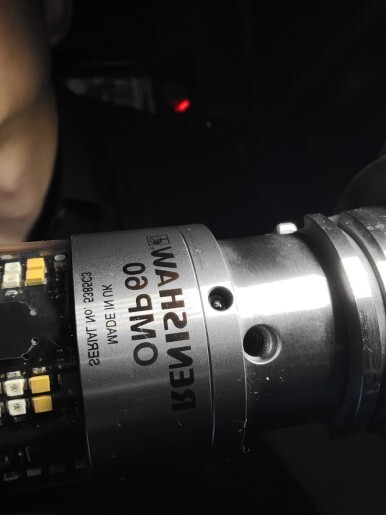

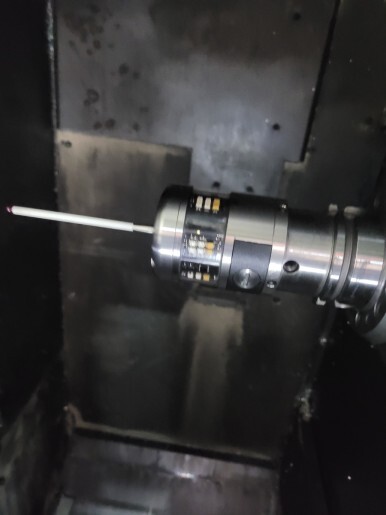

OMP60
일자 드라이버로 돌리면 AA 건전지 2개가 나옴.
빼고 넣어주면 불빛 반짝이는게 보일텐데
안 반짝이면 배터리 교체해줘야함.

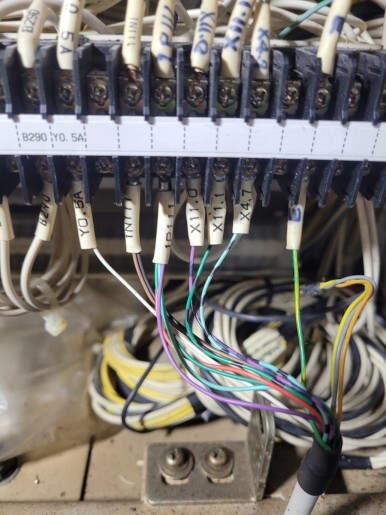

+가 컴으로 잡혀있음
나중에 PMC 컴이 -여야 맞는 건가
다시가서이건보고 이해해야할듯 잘 모르겠음

해당 설비 메이커 마다 M코드에 ON/OFF가 있을텐데

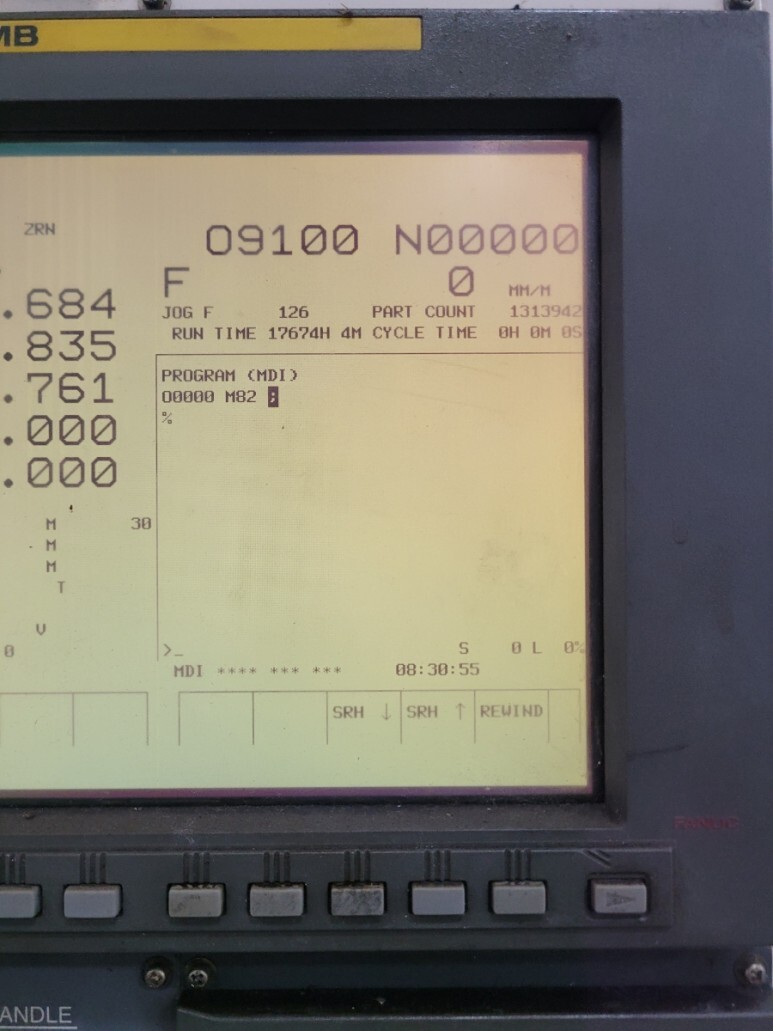

MDI 넣고 M82켜보면됨


1, START
LED (노란색)
-. 시동 신호 상태
기계 제어 시동 신호가 명령될 때 한 번 깜박이거나
시스템이 자동 시동 모드로 설정되로 프로브 전송 신호 대기 중일 땐 1초 간격으로 깜짝
2.LED(빨간색)
-. 배터리 용량 부족
OMP 배터리 전압이 설정 아래로 떨어지면 용량 부족 LED 불이 켜짐
3.LED(녹색,빨간색)
녹색 : 프로브 안착
빨강 : 프로브 트리거 상태나 오류 발생
4.LED(빨,파,노,보)
-. 옵티컬 빔 차단/프로브가 옵티컬 범위 이탈/프로브 스위치 꺼짐/배터리 방전등 전송 오류상태를 나타냄
5. LED(빨,파,노)
프로브 적외선 신호 조건 수신
