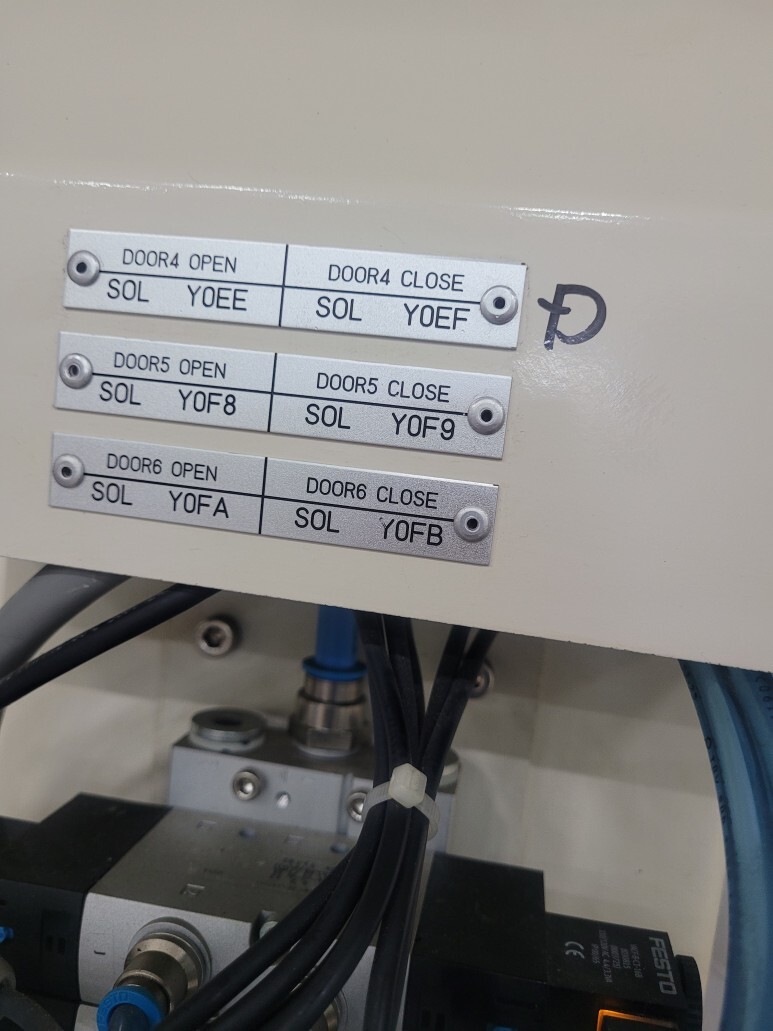

여기서 DOOR4 OPEN이 되지 않는다면 간단하게 확인 할 것은

첫번째 솔밸브 신호가 어디에 살아있는지,

두번째 솔밸브 전원 케이블 분리 후 수동동작시 정상적으로 작동하는지

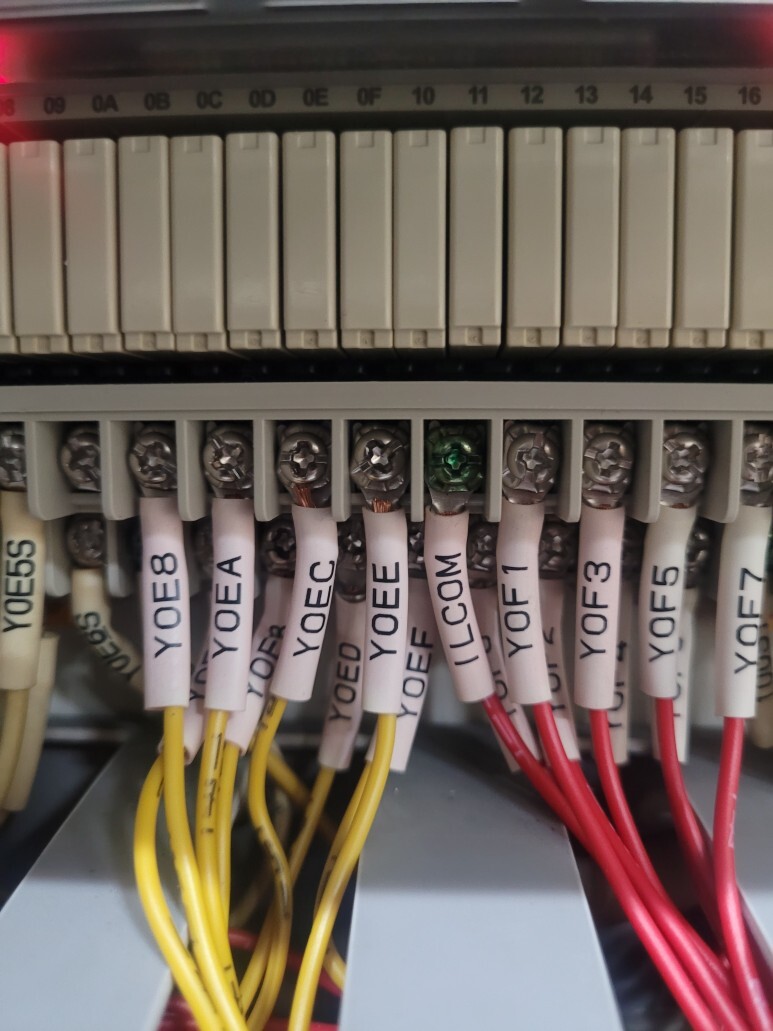

전기판넬 제어반을 열어서 Y0EE (DOOR 4 열림 솔 밸브 신호를 확인한다.)

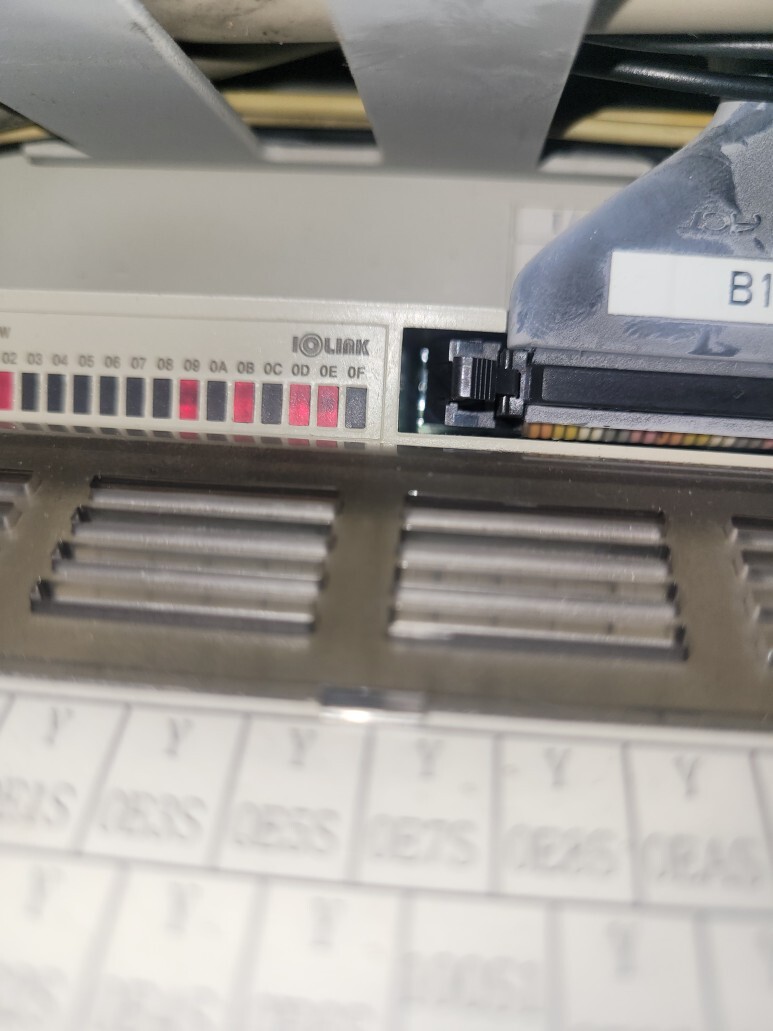

위에 있는 릴레이 신호를 확인한다.

0E는 열림 // OF는 닫음

두개 동시에 신호가 들어올 수 없음을 머리속에 넣는다.

(아까 동작이 안될때는 0E는 신호가 들어오지 않고 0F만 들어옴)

즉 열림 조건 및 신호를 아예 주지않았다.

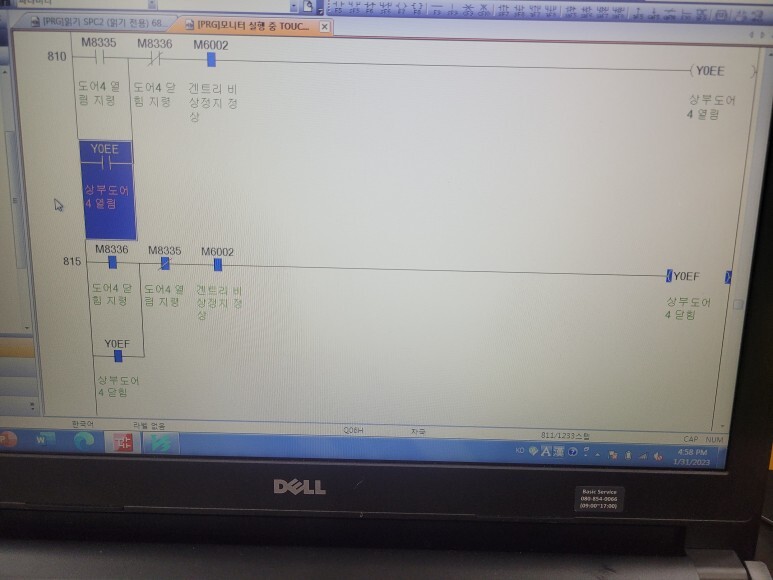

PLC를 연결해 동작하기 위해서 들어오지 않는 신호들을 확인해 조치한다.

간단하게 알 수 있는건, Y0EE//Y0EF 신호가 둘 다 들어오지않았다면,

예로 열림 신호를 줬는데 릴레이가 고장이나서 못 받았을 확률도 있고,

반대로 신호를 받았는데 동작이 되지않는다면 솔밸브를 의심해 볼수 있다.
